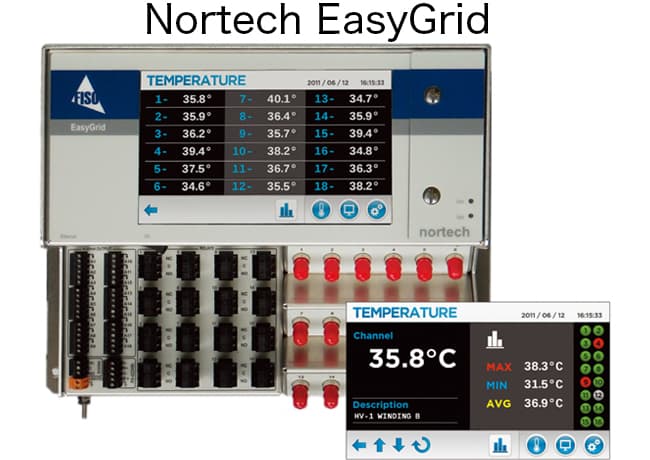

Nortech EasyGrid
|
 |
|
Nortech EasyGridは、次世代スマートグリッドネットワークの一部を担うものとして登場しました。この光ファイバー式シグナルコンディショナーは、変圧器の能力を最大限引き出すために、高精度でリアルタイムの温度モニタリングをご提供します。
EasyGridは熱応力のレベルに応じて重要な情報を伝え、変圧器及びリアクターのライフサイクルを管理することができます。また、超高電圧・高電圧直流送電から配電変圧器まで、ユーザーからの高い要求に応えられます。タッチパネルディスプレイで、モニタリングや各種の設定が簡単にできます。 |
|
|
|

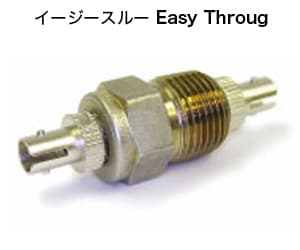

イージースルー Easy Through
|
イージープレート Easy Plate
|
|
|
|
|
|
|
 |
| チャンネル数 |
6･8･10･12･14･16･18 |
| 測定温度範囲 |
－40～225℃ |
| 分解能 |
0.1℃ |
| 精度 |
±1℃ |
| サンプリングレート |
1Hz |
| 動作温度（本体） |
−20～65℃ |
| 保管温度（本体） |
−30～85℃ |
| 光源寿命 |
変圧器の耐用年数まで使用可 |
| EMI/RFIの影響 |
なし |
| 湿度 |
相対湿度95％以下（但し、結露なきこと） |
| ディスプレイ |
7インチTFTカラー液晶 |
| システム設定 |
タッチスクリーンパネル及びUSB制御 |
| セキュリティ |
パスワード設定可 |
| 接続ポート |
USBケーブル、RS-485 ＆ イーサーネット（オプション） |
| 通信プロトコル |
Modbus、Nortech IEC61850（オプション）、IEC60870-5-104（オプション）、DNP3.0（オプション） |
| アナログ出力 |
4-20mA設定可、0-1mA、0.2-1.5mm2（IEC）/28-14AWG |
| リレー |
0･8･16 Form-Cマニュアル設定可 0.2-2.5mm2（IEC）/26-12AWG |
| フォルトリレーシステム |
専用フォルトリレーシステム |
| システム表示 |
LED |
| メモリー |
4GB SDメモリーカード、マニュアル設定可 |
| 自動診断機能 |
ライトレベル、シグナルレベル |
| 必要電力 |
24VDC |
| 消費電力 |
40W |

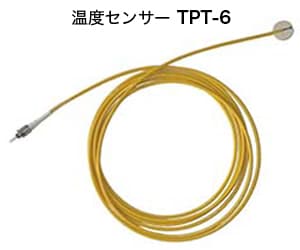

| 計測レンジ |
－40～225℃ |
| 精度 |
±1℃ |
| ケーブル |
1～15m φ3.15mm テフロン スパイラルチューブ |
| センサー寸法 |
φ1.1mm |
| コネクター |
STコネクター |
| 延長ケーブル |
1～100m（－55℃～85℃） |
| 長さ |
54.2mm |
| 動作温度 |
150℃ |
| 最大圧力 |
550kpa |
| フィッティング |
NPT3/8インチ オス |
| 材質 |
ステンレス |
| コネクター |
STコネクター |

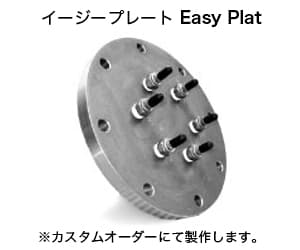

| イージープレート Easy Plate ※カスタムオーダーにて製作します。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
