Correlated Solutions社
デジタル3Dコリレーションシステム VIC-3D EDU
デジタル3Dコリレーションシステム VIC-3D EDU

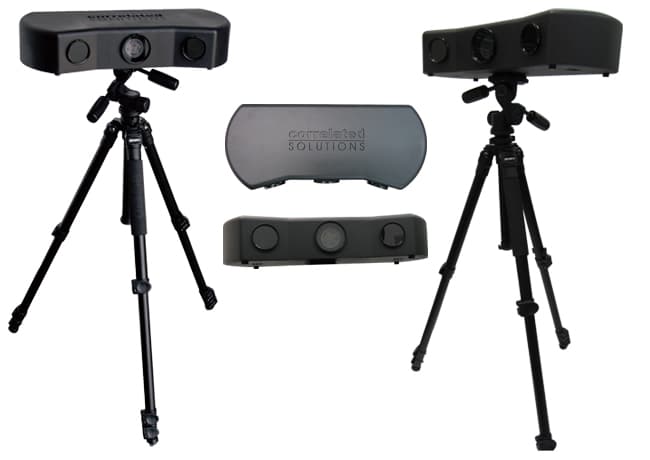

VIC-3D EDUシステムは、大学等の教育機関向けに特別に開発された低価格な測定システムで、デジタル画像相関技術(DIC)を大学で教えるのに役立ちます。 VIC-3D EDUシステムは、従来のVIC-3Dソフトウェアで使用されているのと同じDICアルゴリズムを使用しながら、どなたでも簡単に変位・ひずみの測定・解析ができます。ステレオカメラは、LED光源、冷却ファンともに一体型のボックスに入っており、接続も簡単です。このシステムには、三脚、架台、スペックルローラー、インクパッド、キャリブレーションプレート、およびキャリングケースも含まれています。(※このシステムには、USB3.0ポートを搭載したPCが別途必要です。システムには含まれておりません。)
この製品は、固体力学、計測、構造、自動車設計、航空宇宙、安全性、FEA検証などの測定や検証するために最適なシステムです。学生に新しい計測技術を指導する場面や、FEAモデルを検証する場合に、このシステムは、今後の教育のカリキュラムの質を間違いなく高めます。

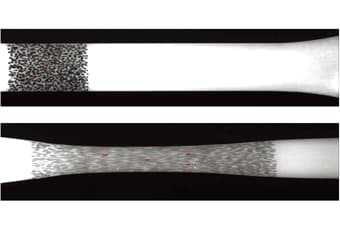

<ゴム材の大変形の計測>

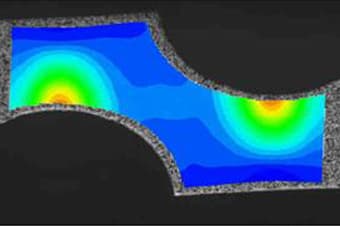

<局所的なひずみの集中>

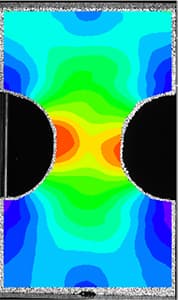

<ひずみの表示例>
ゴム材の大変形の計測
解析画面
ひずみの表示例

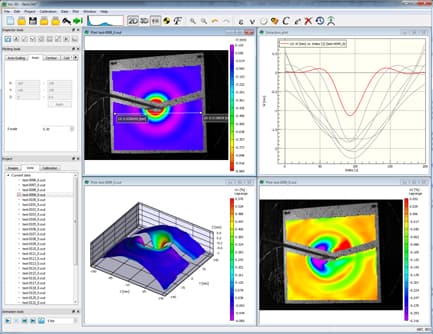

<解析画面(Z方向の変位と主ひずみ1と2)>
解析画面

主な仕様
解像度 1920 x 1200 (2.3 Mピクセル)
フレームレート ライブ画像20 Hz, 測定時0.5 Hz
露光時間 19μs〜1s
視野 150 x 200mm固定
変位分解能 面内変形: +/−2 μm 面外変形: +/−4 μm
ひずみ計測分解能 50 με
ひずみ計測範囲 0.005%〜2000%
ライセンスドングル なし
ソフトウェア表示項目 三次元変位、ひずみ、グラフィックツール、その他
推奨PCスペック USB3.0ポートを搭載したCore i7 メモリー8GB以上
