DIC(デジタル画像相関法)
コリレーテッドソリューションズ社
Correlated Solutions
デモ受付中
・フォームよりお申込み下さい。
メーカーホームページ
コリレーテッドソリューションズ社は、デジタル画像相関法(DIC)を使って非接触で被検体の変形や歪、応力を計測するシステムを製作販売しているメーカーです。
デジタル画像相関法(DIC)について
New・
VIC-3D-10リリース(PDF)
Vic2D/3D デジタルベーシックトレーニングコースのご案内
Primary system

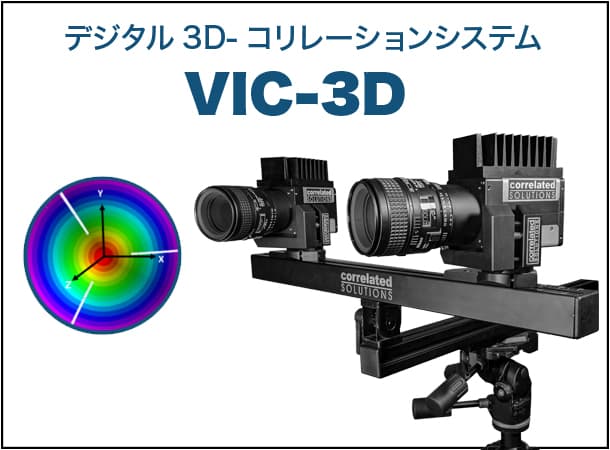

複数台のカメラで見えているエリアに対して変位、ひずみを3D解析可能な計測システムで、静的現象から高速現象まで幅広いニーズに対応。

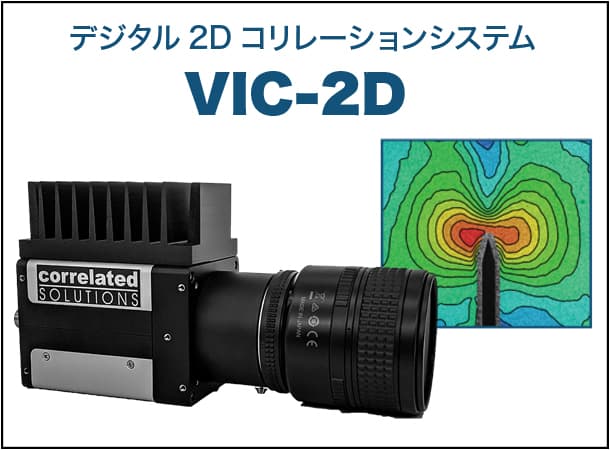

1台のカメラ画像に対して面内方向の変位、ひずみを解析する画像解析システム。

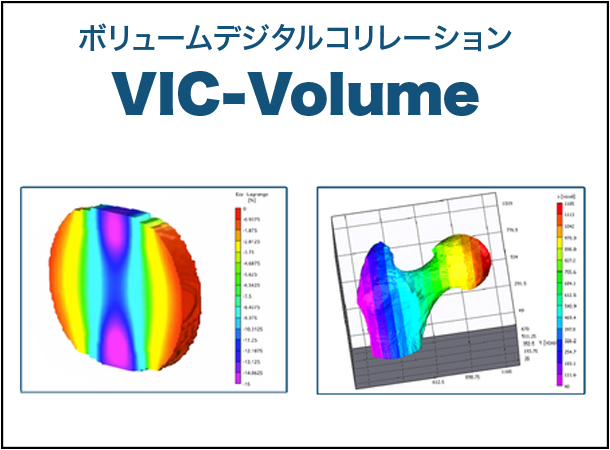

X線、CTスキャナから取得したスライス画像を解析することで内部変形を測定するデジタルボリューム相関(DVC)ソフトウェア。

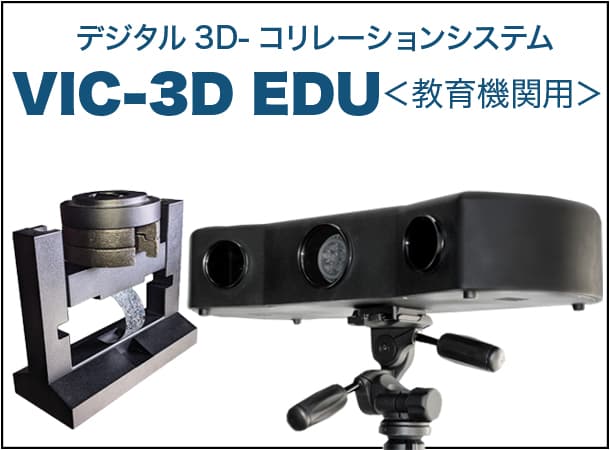

教育機関向けに開発されたシーン限定ソリューションシステムで、学生にデジタル画像相関技術を教えるのに最適。
Special system

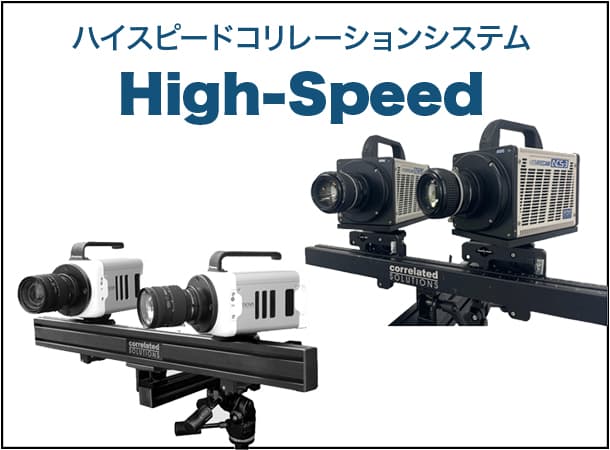

高速現象を伴う対象物にハイスピードカメラを用いてカスタマイズ。1,000-500,000fpsの撮影速度で、アプリケーションや予算に合わせてカスタマイズ可能。

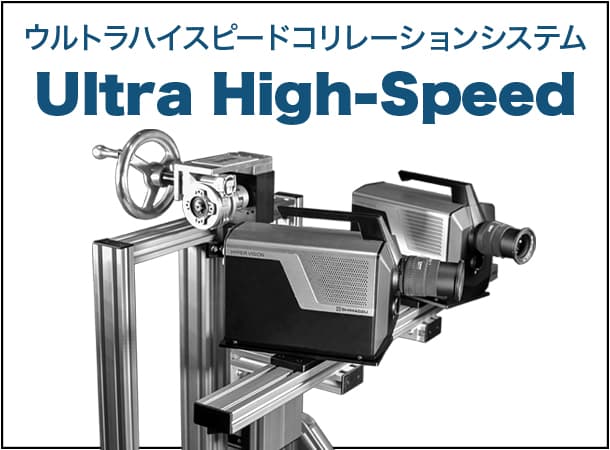

破壊、亀裂伝播、爆発といった超高速現象を伴う試験に向けたアプリケーション。最速5Mfpsの撮影速度まで対応しているハイスピードカメラを用いてDIC解析を実行。
2台のカメラシステムを複数繋ぎ合わせて計測エリアを拡げることが可能なシステム。1台のシステム制御PCで最大16台までのカメラを処理することが可能で、画像が重なっていない場合でも共通座標系として結合可能。

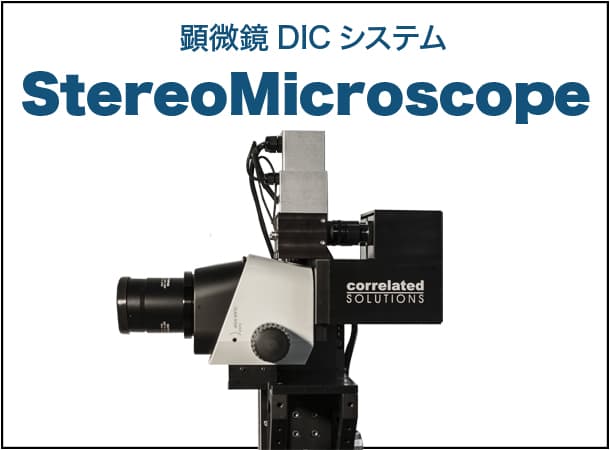

マイクロスケール試料の表面形状、変形、ひずみを測定するための顕微鏡DICシステム。オリジナル設計されたビームスプリッターと特許取得済みのひずみ補正アルゴリズムを備えています。

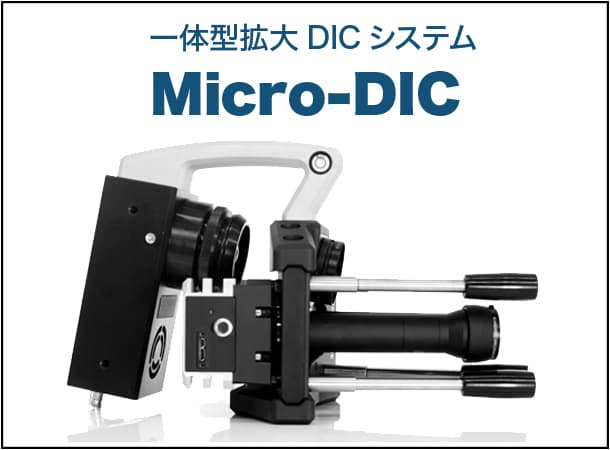

光学倍率2-5倍をターゲットとした拡大光学系システム。専用光学設計を用いた精度重視のマイクロDICシステムで、カメラ、レンズ、照明を一体化させることで奥行成分の高精度を担保しています。

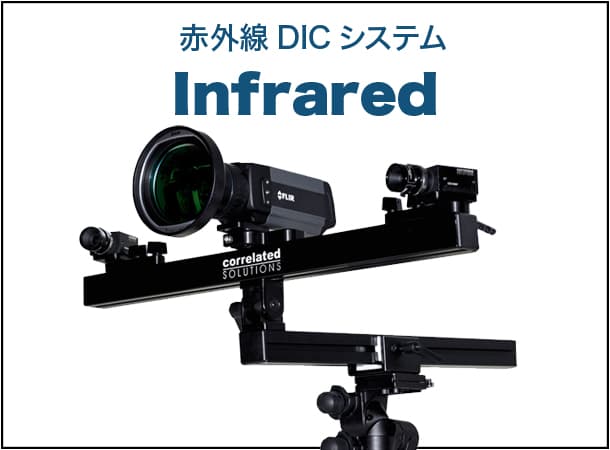

物体の変形、ひずみと温度を同時計測するための統合非接触ソリューション。ひずみと温度のデータを共通座標系に統合する独自の校正手順で、熱膨張率の測定や熱ひずみを除いたひずみ分布の計測が可能。
Module

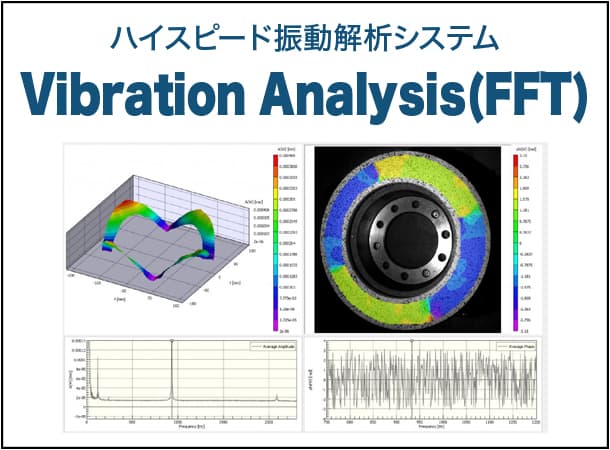

FFTモジュールは主に振動計測のアプリケーションで使用され、各周波数成分ごとの現象解析が可能。ハイスピードカメラとシステムアップすることで数百kHz帯域の高周波解析も可能になります。
撮影画像内におけるユーザ定義のポイントに対してリアルタイムで変位、ひずみデータを電圧出力するシステム。出力データを用いてモニタリングするだけではなく、外部機器を制御するなど、フィードバックシステムとしても運用可能。

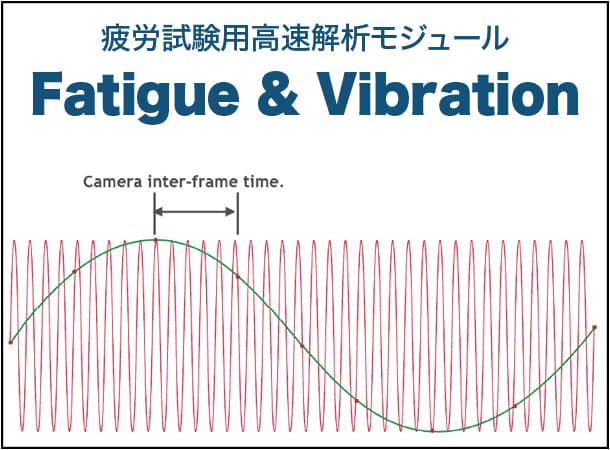

疲労試験の様な繰り返しの定常現象をDIC解析する際に、静的カメラを用いて周期的に位相をずらして撮影することで高速解析が可能なモジュール。

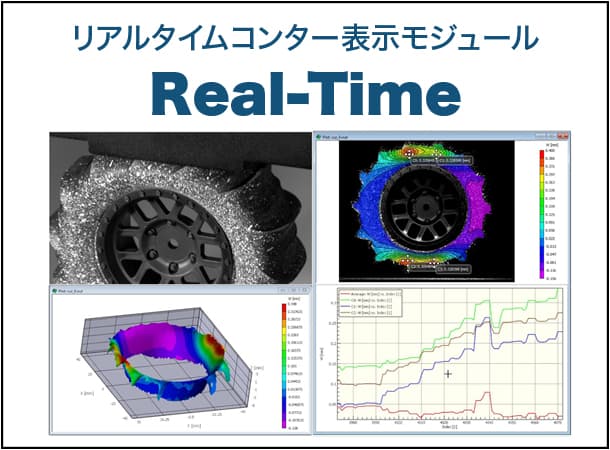

Real-Time Moduleを使用することでテスト中のデータポイントをリアルタイムコンター表示することが可能になります。テスト中にリアルタイムで視覚的に解析を確認することも可能。
Accesary

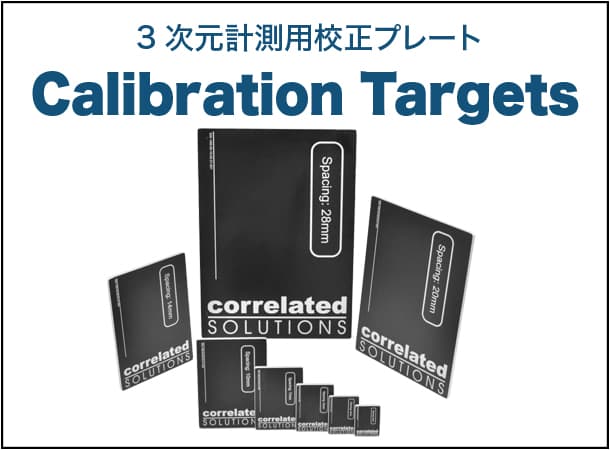

ステレオカメラペアの前で3次元計測用校正プレートを移動しながら撮影することで、カメラの内部パラメータと外部パラメータが正確に計算され、カメラ位置の三角測量とレンズひずみ除去が実施されます。

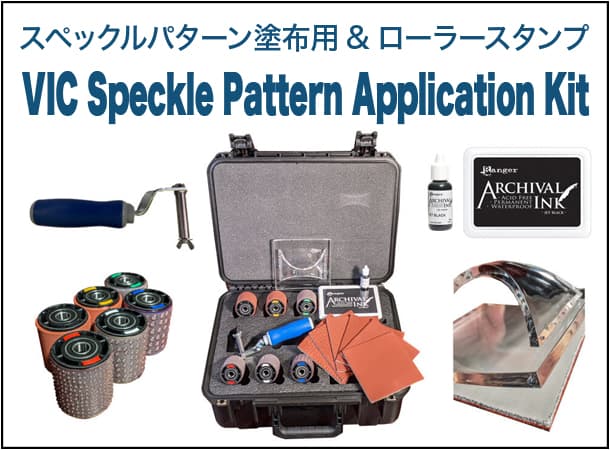

平坦部位であれば人による差異が少なく、簡単且つ効率的にスペックルパターン構築が可能なキットになります。計測エリア、カメラの解像度によって数種類のパターンから選択可能になっています。

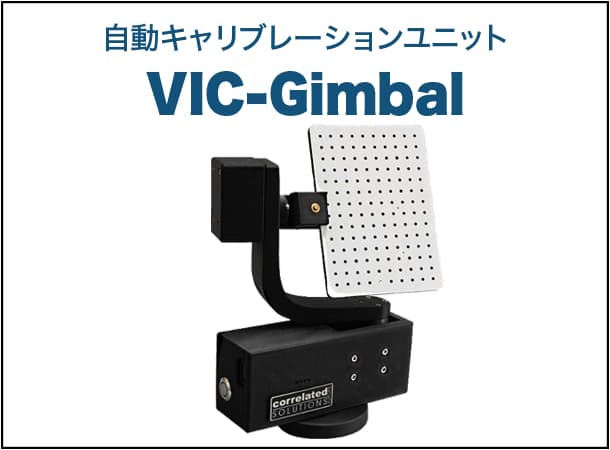

VIC-3Dシステムの校正プレートを自動制御するオプションになります。カメラ制御アプリと合わせてキャリブレーション作業を自動化し、より計測効率を高められます。
光ファイバーセンサー
フィゾーテクノロジー社
FISO Technology
デモ受付中
・フォームよりお申込み下さい。
メーカーホームページ
フィゾー・テクノロジー社は、高品質のセンサーとシグナルコンディショナーを開発し、設計し製作する光ファイバーを使った計測のリーディングカンパニーです。個客のニーズ゙に応じて、温度や圧力、ひずみ、変位、荷重などいろいろなパラメータに対して革新的で信頼できる技術を提供できます。
測定原理・技術について
仕様一覧表
光ファイバーセンサー
EMI / RFI の影響を受けず、高温、有害環境下で安全性に優れた計測が可能

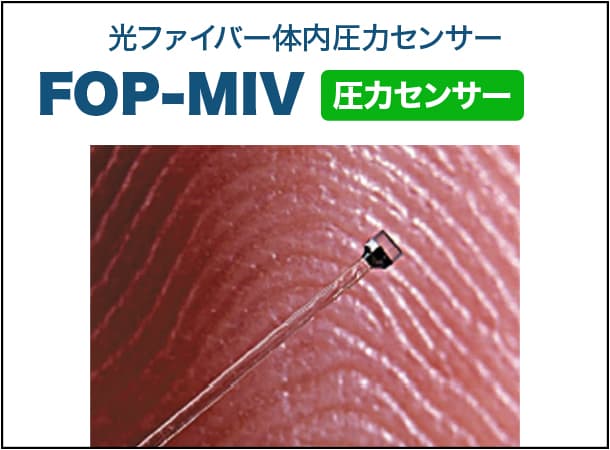

カテーテル内圧力計測用に開発された体内圧力センサー

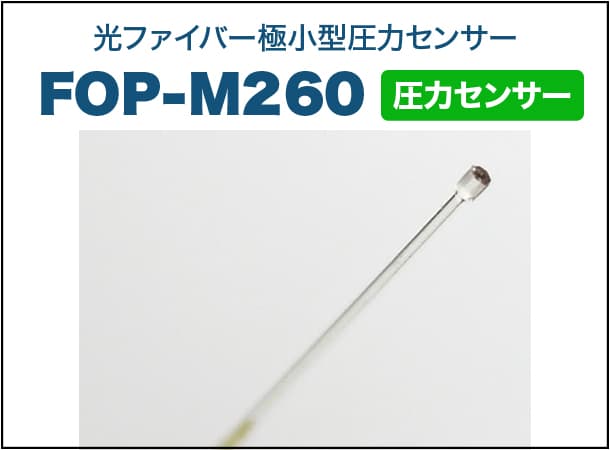

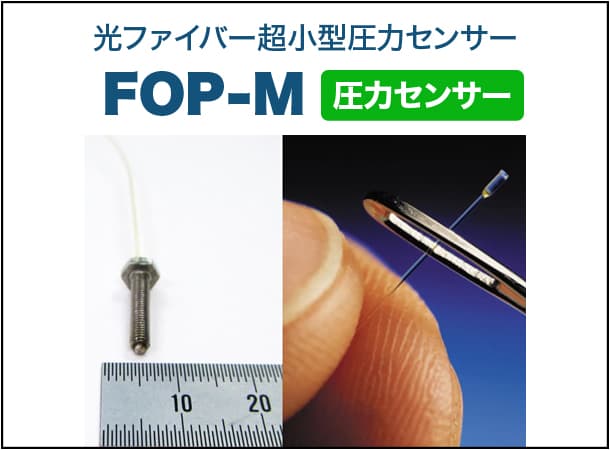

主に体内カテーテル圧力計測用に開発された極小型圧力センサー
堅牢で腐食に強く、EMI / RFI 環境下で信頼ある計測が可能

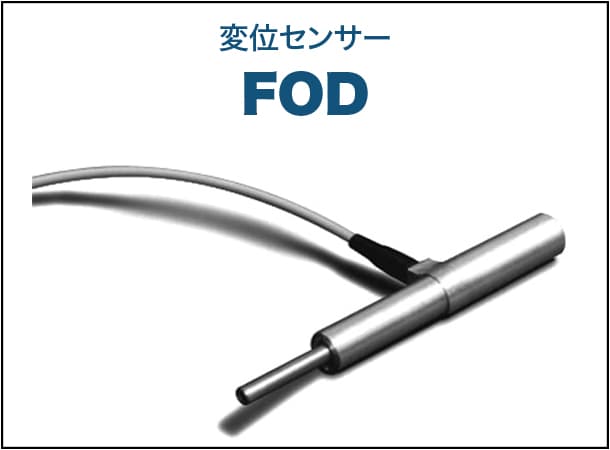

腐食性環境にも強く直径1.7mm 以下でEMI / RFI 環境下で計測可能
腐食性環境にも強く直径0.8mm 以下でMRI/EMI / RFI 環境下で計測可能

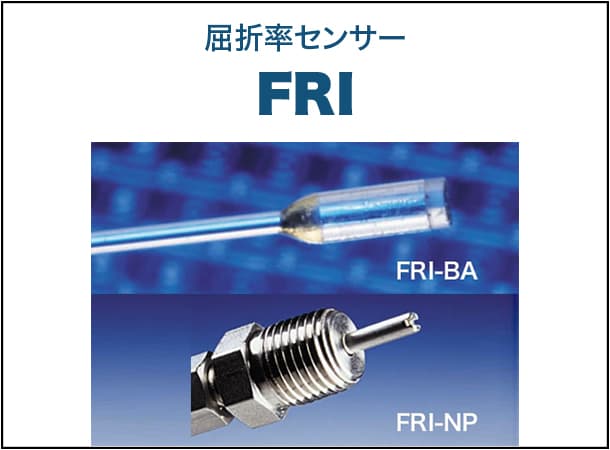

独特なデザインによって、様々な液体の屈折率を計測することが可能にした屈折率センサー
EMI / RFI の影響を受けず、有害な環境下や高温下でも安全で高精度な計測を可能

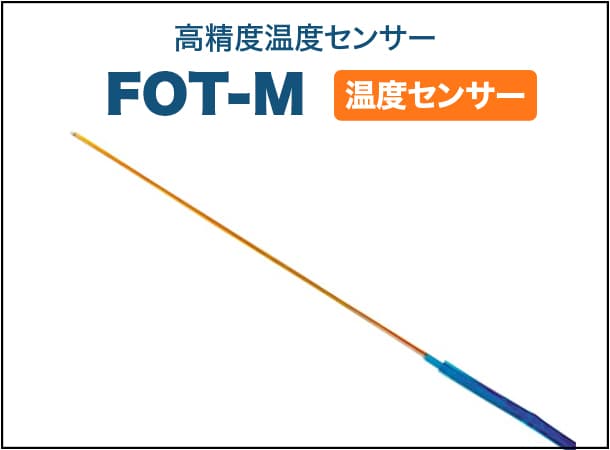

小型で高精密、EMI / RFI の影響を受けず腐食性環境にも強く、高い温度領域では自己補償機能
シグナルコンディショナー

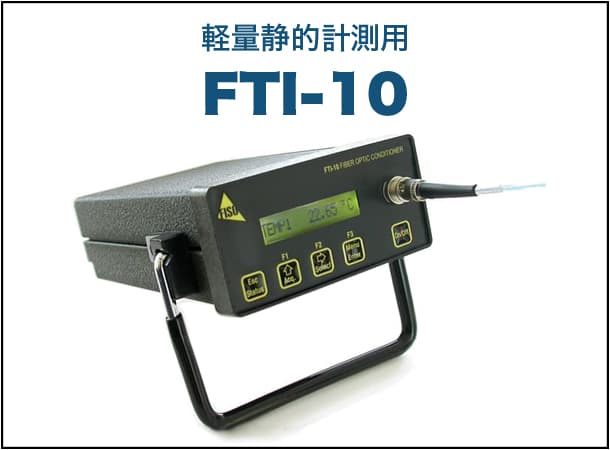

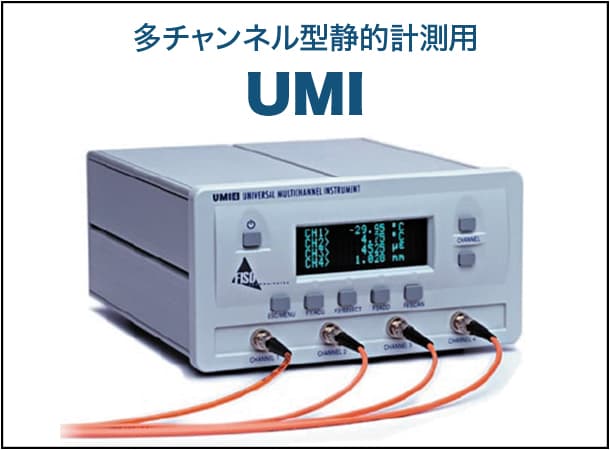

本体重量が0.9kg と軽量で小型、高機能な静的計測用のシグナルコンディショナー
テーブルトップタイプで大きくて見やすいVFD(ディスプレイ)を備えたシグナルコンディショナー
RS232Cを介してシステムの制御やデータの収集を行うシグナルコンディショナー

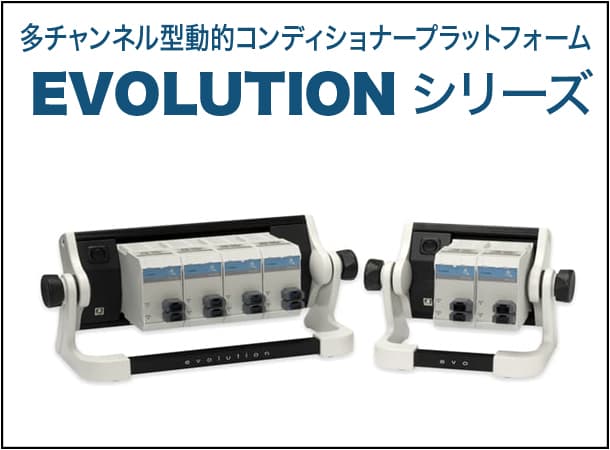

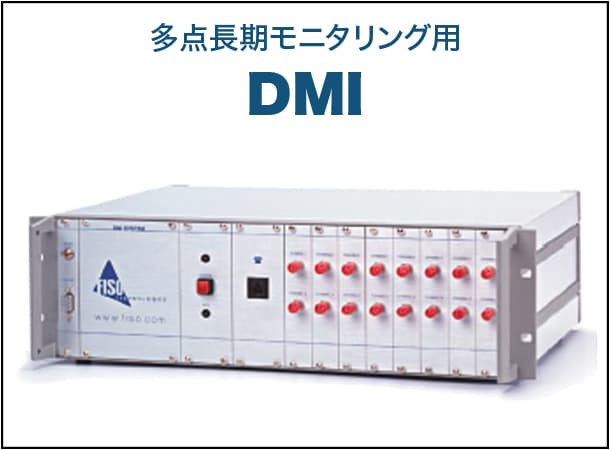

より高機能で多チャンネル型の温度・圧力測定専用の動的コンディショナーのプラットホーム

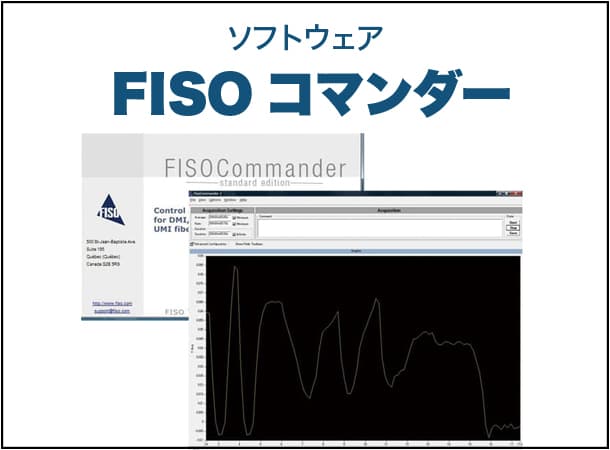

コンピュータ画面上で全てのパラメーターをコントロール可能にするユーザーフレンドリーなソフトウェア
光ファイバー式変圧器用温度モニタリングシステム
光弾性/熱弾性応力計測
ストレス・フォトニクス社
Stress Photonics
デモ受付中
・フォームよりお申込み下さい。
メーカーホームページ
ストレス・フォトニクス社は、光弾性や赤外線の技術を使って、非接触で全視野の、歪や応力を計測するシステムを専門に製作販売しているメーカーです。
光弾性でのひずみ応力測定
光弾性計測が従来からもっていた煩雑なイメージを、全自動計測や解析により解消

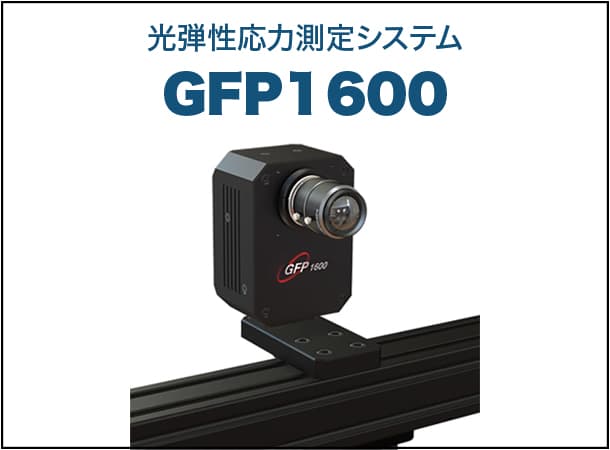

動的現象をリアルタイムで捉えることが可能な、光弾性応力測定システム

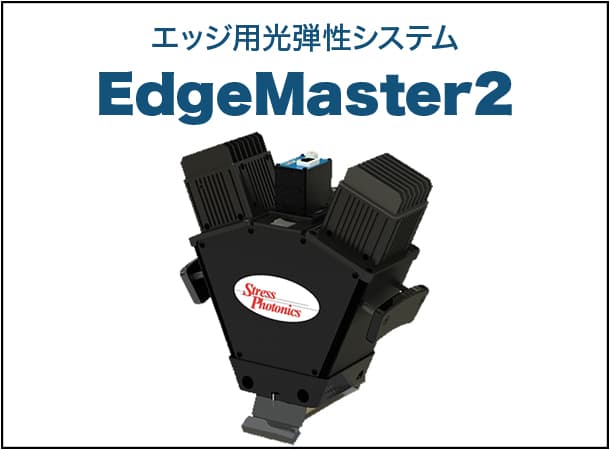

ガラスエッジ部分の圧縮や引張の様子をリアルイムで計測することが可能

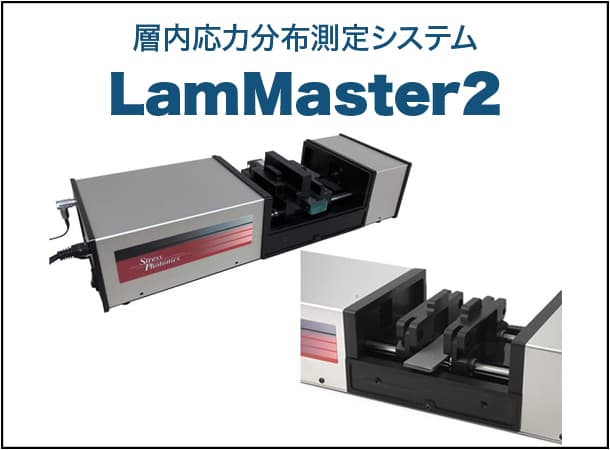

切り出したガラスの厚みに沿った応力分布プロファイルを取得し、表面の圧縮応力および中心部の引張応力を可視化

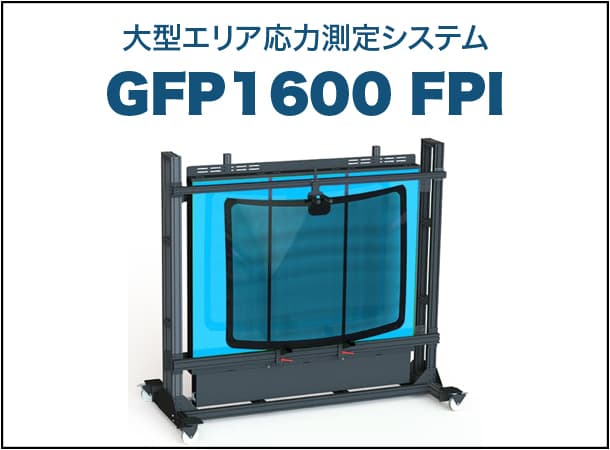

あらゆるサイズのガラス製品に対応可能な大型エリア応力画像化システム

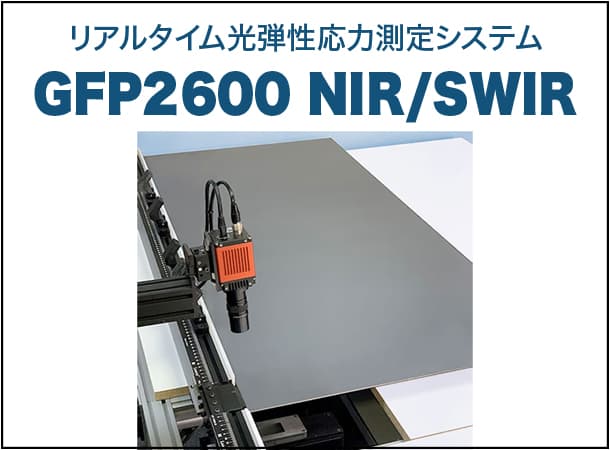

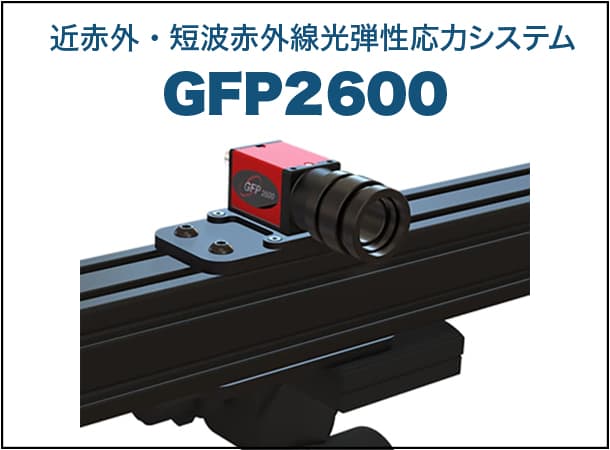

シリコンウェハやシリコン被覆ガラスなど、NIR/SWIR透過性材料を通して応力を瞬時に測定

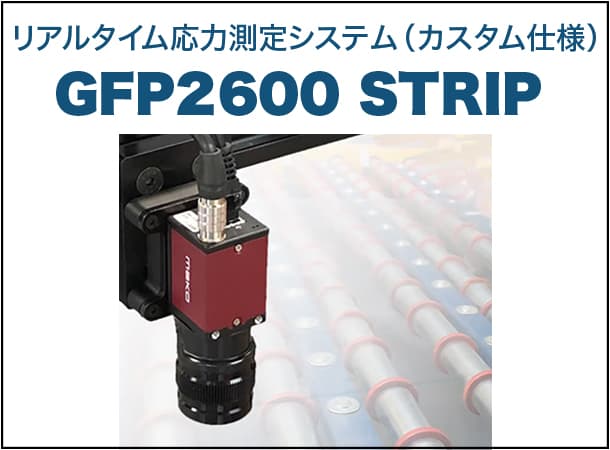

あらゆるメーカーの強化ガラス製造ラインに設置可能なリアルタイム応力測定システム
熱弾性でのひずみ応力測定

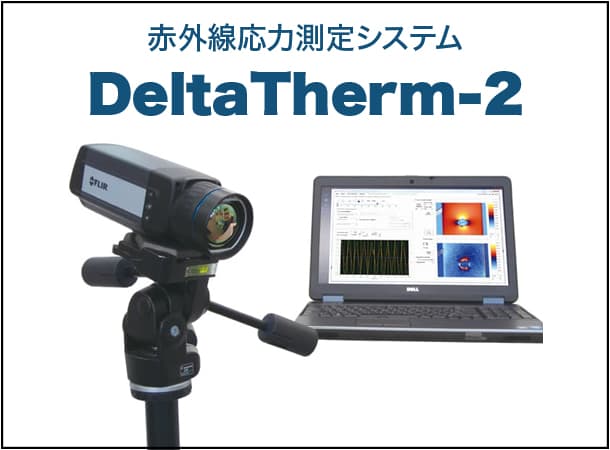

赤外線カメラと高速プロセッサー、ソフトウエアを組み合わせた非接触の応力測定装置
シェアログラフィー
イシス・システム社
ISI System
デモ受付中
・フォームよりお申込み下さい。
メーカーホームページ
イシス・システム社は、シェアログラフィーや画像処理技術を使って、非接触で全視野の非破壊の検査装置や振動のパターンなどを計測するシステムを専門に製作、販売している計測器メーカーです。

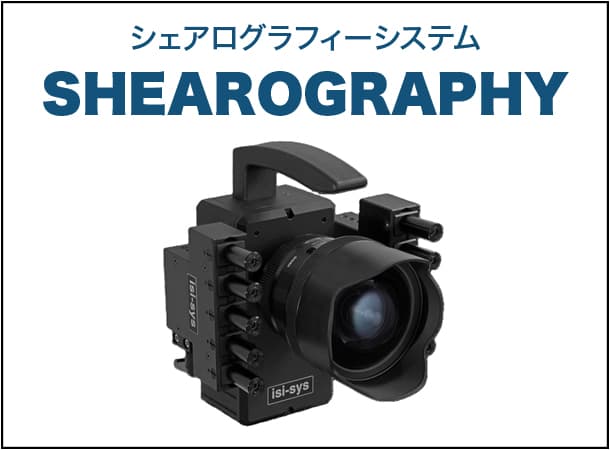

ターンキー操作だけで全視野の検査が素早く行え、自動に非破壊で構造物をモニタリング

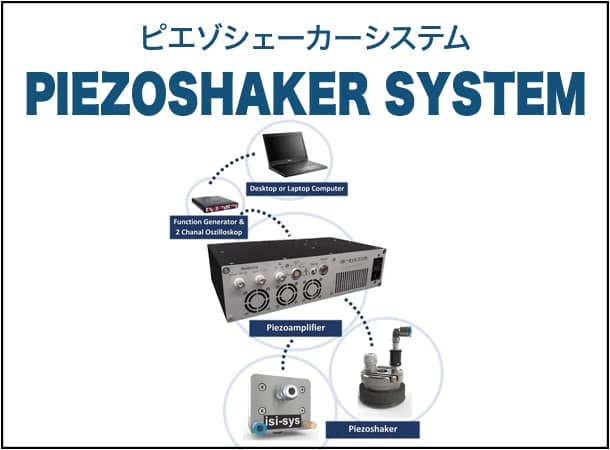

振動や回転の視覚化や記録用として、危険な環境でも加振器を使ったテストベンチなどで使用可能
持ち運び可能な50kHz以下の実験が可能な、非破壊検査・振動計測用のシステム
残留応力計測
シンテック社
SINTEC
デモ受付中
・フォームよりお申込み下さい。
メーカーホームページ
シンテック社は超音波テクノロジーを使って金属の疲労寿命の改良や、残留応力の計測システムを専門に制作販売しているメーカーです。

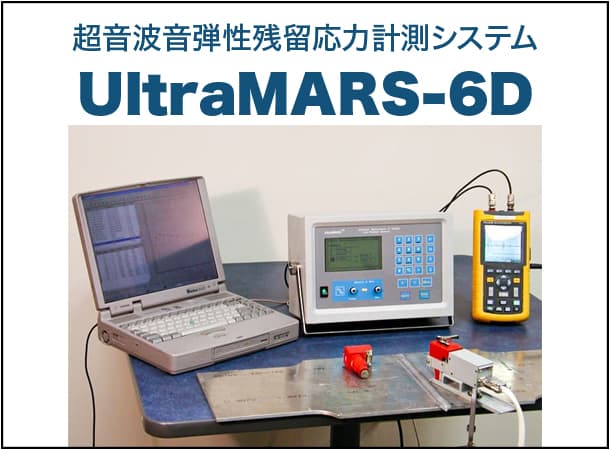

板厚方向に超音波を伝搬させる複屈折音弾性法によって、板厚方向の平均応力を測定する応力計測システム

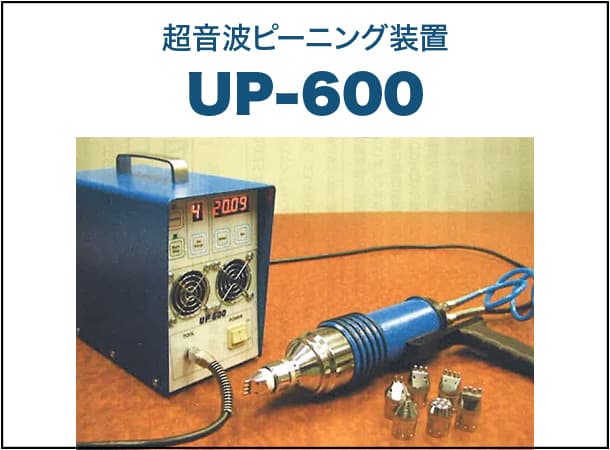

溶接継手部の疲れ強さの向上方法として開発された、超音波ピーニング装置
小型引張試験機
サイロテック社
Psylotech
デモ受付中
・フォームよりお申込み下さい。
メーカーホームページ
サイロテック社はナノインデンターとマクロユニバーサルロードフレーム間の長さスケールで独自に機能する、小型のユニバーサル材料試験システムのメーカーです。

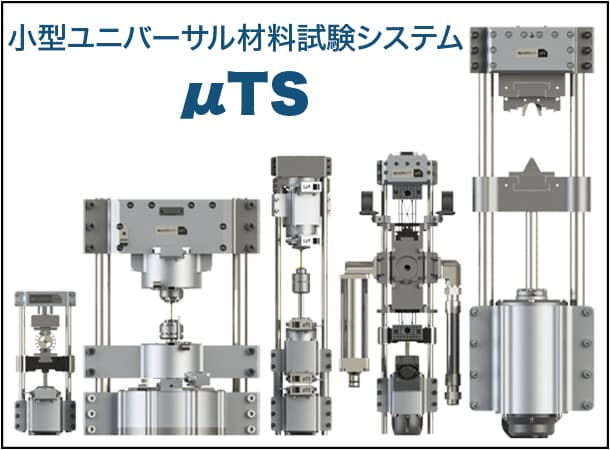

ナノインデンターとマクロユニバーサルロードフレーム間の長さスケールで独自に機能する、小型のユニバーサル材料試験システム
