ボリュームデジタルコリレーション VIC-Volume
ボリュームデジタルコリレーション VIC-Volume

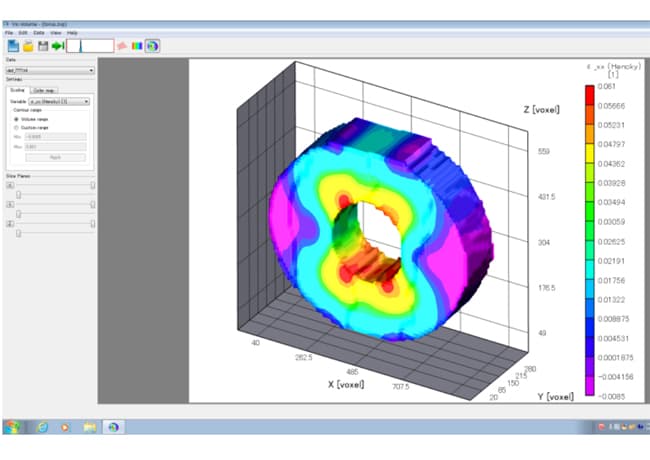

VIC-VolumeはX線やCTスキャナからの断層画像を用いてサンプル内部の変形やひずみを解析するソフトウェアです。断層画像を立体に重ねることによってサンプル内部の変形やひずみを3次元で得られます。これらのデータは、動画表示やFEM検証用に出力することがきます。
応用例
●使いやすいAOIセレクション方式
●セミオートマティックイニシャルゲス
●バイアスと補間時のノイズを減らし正確さの向上
●高度に進化したメモリマネジメントにより膨大な立体データの解析スピードをアップ

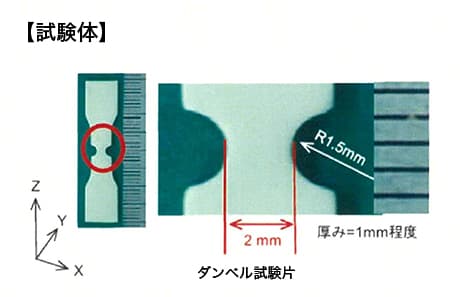

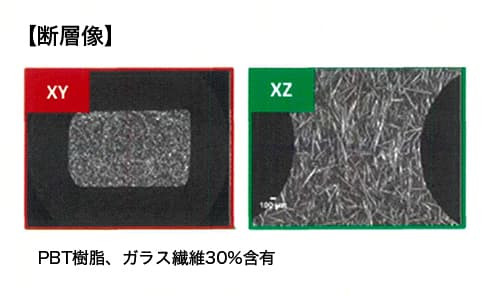

計測・アプリケーション例

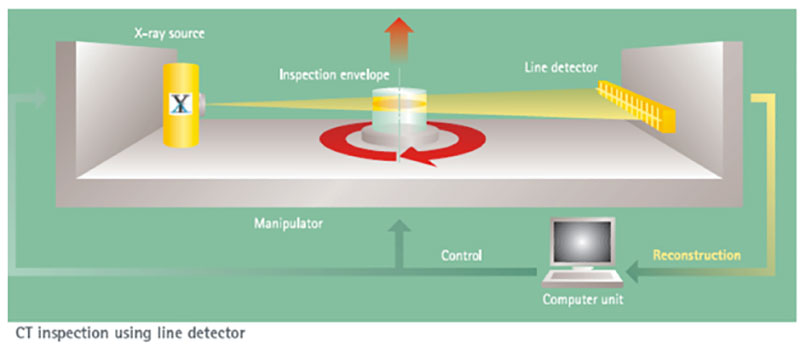

以下の図は代表的な断層画像取り込み環境です。
計測・アプリケーション例

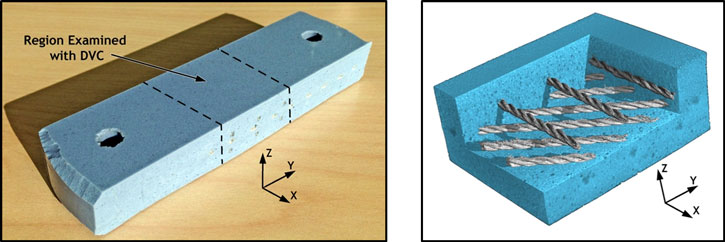

測定したサンプルはワイヤーで補強されたゴム剤です。
まずは無負荷の状態をCTスキャナーで断層画像を取り込み、その後両端を引っ張り同様に画像を取り込みました。
取り込まれた断層画像は、VIC-Volumeにてヴォクセル単位で解析され、立体的な動きやひずみを求めました。
計測・アプリケーション例

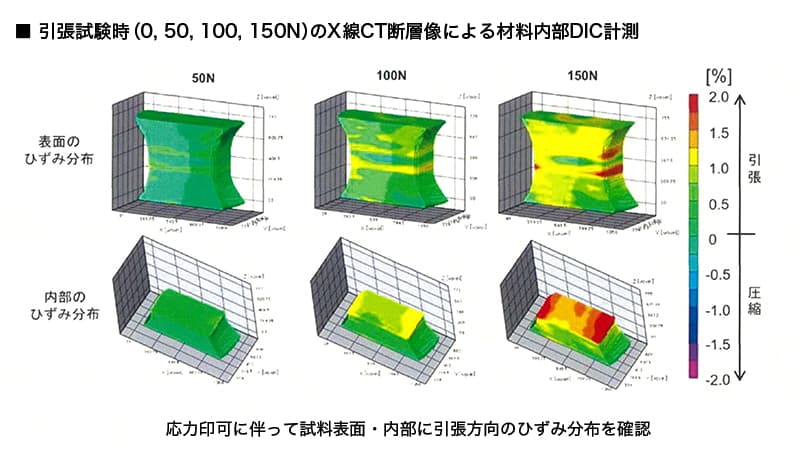

以下の動画は、負荷時のサンプルの動画です。内部のZ方向のひずみ分布がはっきりと確認できます。
