Correlated Solutions社
リアルタイム歪み計測システム VIC-Gauge3D
リアルタイム歪み計測システム VIC-Gauge3D
VIC ゲージ3D は、簡単に歪みが計測できるシステムであり、ビデオのび計と歪ゲージという2 つの機能をもっています。

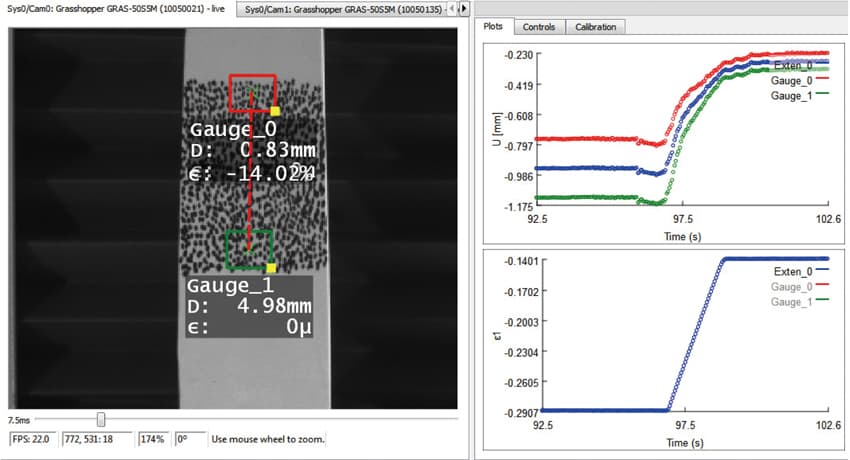

システムはデジタル画像相換法による解析で、2 つの画像をリアルタイムで解析し、表示をし、アナログ出力を出します。表示はカメラからの画像の上に表示され、3 つの表示は同時にBNC ± 10V によってアナログ出力されるシステムの構成品はVIC-3D と同様に丈夫で扱いやすく、ターンキー操作だけで色々なポイントの変位量や歪量が簡単で正確に取り出せます。従来の大掛かりで大変な計測であった歪み測定が非常に簡単、手軽になりました。

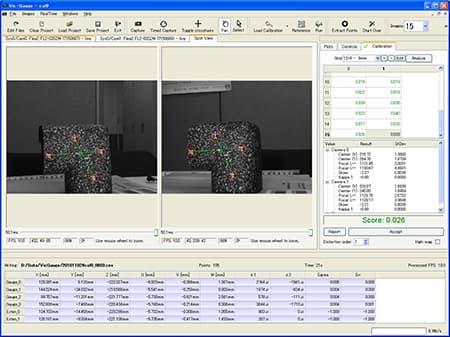

リアルタイム歪み計測システム VIC-Gauge3D
特長
●リアルタイム計測では、数点の歪みと変位の表示が可能です。
●歪は指定された点、又は線でつないだ2 点間計測、表示が可能。
●アナログ入力データと歪みの表示が可能。
● 2ch のBNC 単子によるアナログ出力が可能。
●全てのゲージ点での
◎ X、Y、Z の座標 ◎ X、Y、Z の変位 ◎歪の値とせん断の角度 ◎主歪の1 と2 が出力
主な仕様
歪の精度 0.005%(50με)
歪の計測範囲 0.015%〜 500%
変位の分解能 1μm
入力データ 8chアナログ ±10V
リアルタイム出力 150Hz まで
出力データ 2ch アナログ ±10V

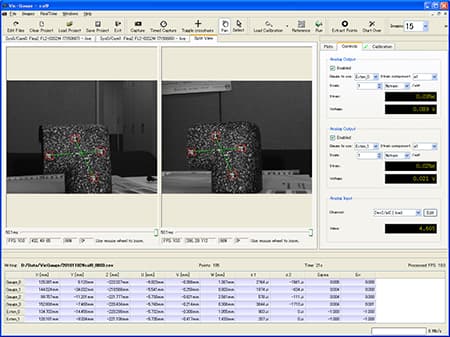

リアルタイム歪み計測システム VIC-Gauge3D
システム構成品
●VIC-Gauge 3D リアルタイムソフトウェア
●PC、Intel i7 Quad-core プロセッサー
 ・4GB RAM
 ・1 TB ハードディスク
 ・22 インチLCD
 ・DVD-R/W
 ・Open GL Graphics card with 3D acceleration
 ・Windows 7 professional
 ・Microsoft Office 2007
●2台のモノクロ、デジタルカメラ
●レンズ
 ・三脚及び専用架台
 ・証明用光源
 ・校正板(3 枚)
