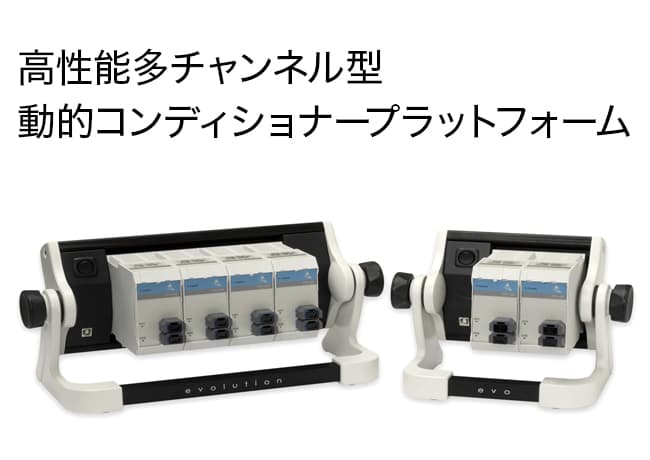

EVOLUTIONシリーズは、産業的、医学的な用途を目指した、より高機能で多チャンネル型の温度・圧力測定専用の動的コンディショナーのプラットホームです。専用モジュールと組み合わせて精度の高い計測を実現します。主にUSBケーブルを介してコンピュータから様々な設定が可能で、操作方法も簡単です。革新的なデザインで、将来的には他のパラメータにも対応予定です。
特長
- ●1 ～8チャンネル
- ●モジュールの種類により1chあたり最大125Hz ～15KHzのサンプリング周波数
- ●USBによる制御
- ●モジュールの増設が可能
- ●温度センサー、圧力センサー専用
- ●アナログ出力端子あり（0-5V）
FPI-HR 主な仕様
| 項目 | 温度センサーFOT-L 使用時 | 圧力センサーFOP-M 使用時 | |
| センサー | 計測レンジ | － 10℃～ 120℃ | R1：0 to 5 psi ／ R2：0 to 50psi R3：0 to 150 psi ／ R4：0 to 1000psi |
|---|---|---|---|
| 動作温度範囲 | SD：－ 40℃～ 300℃／BA：－ 40℃～ 250℃ | － 20℃～ 150℃ | |
| 応答時間 | ＜ 1.5s | ─ | |
| 精度※ | R4：± 0.25℃／ R5：± 0.40℃ | ± 0.5% of full scale | |
| 分解能 | 0.01℃ | 0.05% of full scale | |
| モジュール | 精度※ | R4：± 0.25℃／ R5：± 0.40℃ | ± 0.5% of full scale |
| 分解能 | 0.01℃ | 0.05% of full scale | |
| サンプリング周波数 | 最大250Hz（2ch タイプでは125Hz ずつ） | 最大250Hz（2ch タイプでは125Hz ずつ） | |
| 消費電力 | 5W | 5W | |
| アナログ出力 | 0 to 5V／16 bits resolution | 0 to 5V ／ 16 bits resolution | |
| 動作温度 | 10℃～ 50℃ | 10℃～ 50℃ | |
| コネクター | SCAI3, SCA | SCAI3, SCA | |
| コア径 | 62.5／ 125μm | 62.5／ 125μm | |
| チャンネル数 | 1 or 2チャンネル | 1 or 2チャンネル | |
| 接続 | USB | USB | |
| 接続（オプション） | RS-232 ／ RS-485 | RS-232 ／ RS-485 | |
| 自己診断機能 | あり | あり | |
※＜温度＞25℃から45℃の較正を使用することで± 0.25℃の精度。－ 10℃から120℃の較正を使用することで± 0.40℃の精度。
※＜圧力＞室温における精度。
※＜圧力＞室温における精度。

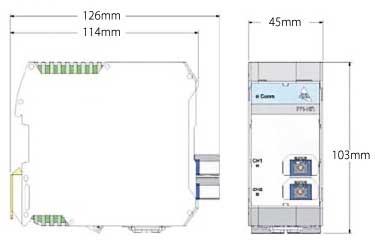

FPI-HRモジュール 寸法図（mm）
FPI-HS 主な仕様
| 項目 | 圧力センサーFOP-M 使用時 | |
| センサー | 計測レンジ | R1：0 to 5 psi／R2：0 to 50psi／R3：0 to 150 psi／R4：0 to 1000psi |
|---|---|---|
| 動作温度範囲 | － 20℃～ 150℃ | |
| 精度※ | ± 0.5% of full scale | |
| 分解能 | 0.05% of full scale | |
| モジュール | 精度※ | ± 0.5% of full scale |
| 分解能 | 0.05% of full scale | |
| サンプリング周波数 | 最大15kHz（デジタルでは最大5kHz） | |
| 消費電力 | 12W 以下 | |
| アナログ出力 | 0 to 5V ／ 16 bits resolution | |
| 動作温度 | 10℃～ 50℃ | |
| コネクター | SCAI3, SCA | |
| コア径 | 62.5／ 125μm | |
| チャンネル数 | 1チャンネル | |
| 接続 | USB | |
| 接続（オプション） | RS-232 ／ RS-485 | |
| 自己診断機能 | あり | |

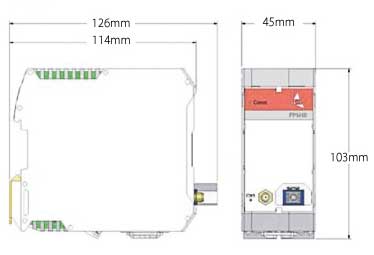

FPI-HSモジュール 寸法図（mm）
FPI-HERO 主な仕様
| 項目 | 温度センサーFOT-HERO 使用時 | |
| センサー | 計測レンジ | 0～120℃ |
|---|---|---|
| 電流感度 | 6mA | |
| 分解能 | 1mA | |
| 応答時間 | 1ms以下 | |
| モジュール | 電流感度 | 6mA |
| 分解能 | 1mA | |
| 応答時間 | 1ms以下 | |
| サンプリング周波数 | 最大250Hz | |
| 消費電力 | 5W | |
| アナログ出力 | 0 to 5V ／ 16 bits resolution | |
| 動作温度 | 10℃～ 50℃ | |
| コネクター | STコネクター | |
| コア径 | 100／125μm | |
| チャンネル数 | 1チャンネル | |
| 接続 | USB | |
| 接続（オプション） | RS-232 ／ RS-485 | |
| 自己診断機能 | あり | |

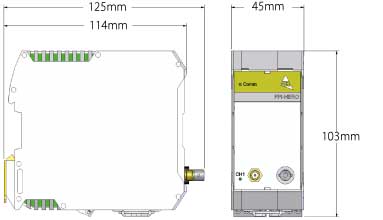

FPI-HEROモジュール 寸法図（mm）
FPI-HS/HE 主な仕様
| 項目 | 温度センサーFOT-HERO 使用時 | |
| センサー | 計測レンジ | 0～120℃ |
|---|---|---|
| 電流感度 | 5mA | |
| 分解能 | 1mA | |
| 応答時間 | 1ms以下 | |
| モジュール | 電流感度 | 5mA |
| 分解能 | 1mA | |
| 応答時間 | 1ms以下 | |
| サンプリング周波数 | 最大15kHz | |
| 消費電力 | 5W | |
| アナログ出力 | 0 to 5V ／ 16 bits resolution | |
| 動作温度 | 10℃～ 50℃ | |
| コネクター | STコネクター | |
| コア径 | 100／125μm | |
| チャンネル数 | 1チャンネル | |
| 接続 | USB | |
| 接続（オプション） | RS-232 ／ RS-485 | |
| 自己診断機能 | あり | |

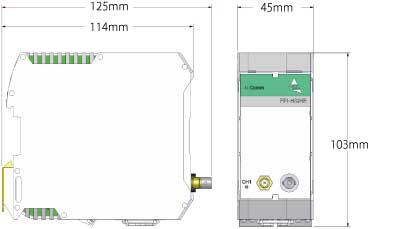

FPI-HS/HEモジュール 寸法図（mm）
FPI-HR 仕様／寸法
FPI-HR 主な仕様
| 項目 | 温度センサーFOT-L 使用時 | 圧力センサーFOP-M 使用時 | |
| センサー | 計測レンジ | － 10℃～ 120℃ | R1：0 to 5 psi ／ R2：0 to 50psi R3：0 to 150 psi ／ R4：0 to 1000psi |
|---|---|---|---|
| 動作温度範囲 | SD：－ 40℃～ 300℃／BA：－ 40℃～ 250℃ | － 20℃～ 150℃ | |
| 応答時間 | ＜ 1.5s | ─ | |
| 精度※ | R4：± 0.25℃／ R5：± 0.40℃ | ± 0.5% of full scale | |
| 分解能 | 0.01℃ | 0.05% of full scale | |
| モジュール | 精度※ | R4：± 0.25℃／ R5：± 0.40℃ | ± 0.5% of full scale |
| 分解能 | 0.01℃ | 0.05% of full scale | |
| サンプリング周波数 | 最大250Hz（2ch タイプでは125Hz ずつ） | 最大250Hz（2ch タイプでは125Hz ずつ） | |
| 消費電力 | 5W | 5W | |
| アナログ出力 | 0 to 5V／16 bits resolution | 0 to 5V ／ 16 bits resolution | |
| 動作温度 | 10℃～ 50℃ | 10℃～ 50℃ | |
| コネクター | SCAI3, SCA | SCAI3, SCA | |
| コア径 | 62.5／ 125μm | 62.5／ 125μm | |
| チャンネル数 | 1 or 2チャンネル | 1 or 2チャンネル | |
| 接続 | USB | USB | |
| 接続（オプション） | RS-232 ／ RS-485 | RS-232 ／ RS-485 | |
| 自己診断機能 | あり | あり | |
※＜温度＞25℃から45℃の較正を使用することで± 0.25℃の精度。－ 10℃から120℃の較正を使用することで± 0.40℃の精度。
※＜圧力＞室温における精度。
※＜圧力＞室温における精度。
FPI-HRモジュール 寸法図（mm）
FPI-HS 仕様／寸法
FPI-HS 主な仕様
| 項目 | 圧力センサーFOP-M 使用時 | |
| センサー | 計測レンジ | R1：0 to 5 psi／R2：0 to 50psi／R3：0 to 150 psi／R4：0 to 1000psi |
|---|---|---|
| 動作温度範囲 | － 20℃～ 150℃ | |
| 精度※ | ± 0.5% of full scale | |
| 分解能 | 0.05% of full scale | |
| モジュール | 精度※ | ± 0.5% of full scale |
| 分解能 | 0.05% of full scale | |
| サンプリング周波数 | 最大15kHz（デジタルでは最大5kHz） | |
| 消費電力 | 12W 以下 | |
| アナログ出力 | 0 to 5V ／ 16 bits resolution | |
| 動作温度 | 10℃～ 50℃ | |
| コネクター | SCAI3, SCA | |
| コア径 | 62.5／ 125μm | |
| チャンネル数 | 1チャンネル | |
| 接続 | USB | |
| 接続（オプション） | RS-232 ／ RS-485 | |
| 自己診断機能 | あり | |
FPI-HSモジュール 寸法図（mm）
FPI-HERO 仕様／寸法
FPI-HERO 主な仕様
| 項目 | 温度センサーFOT-HERO 使用時 | |
| センサー | 計測レンジ | 0～120℃ |
|---|---|---|
| 電流感度 | 6mA | |
| 分解能 | 1mA | |
| 応答時間 | 1ms以下 | |
| モジュール | 電流感度 | 6mA |
| 分解能 | 1mA | |
| 応答時間 | 1ms以下 | |
| サンプリング周波数 | 最大250Hz | |
| 消費電力 | 5W | |
| アナログ出力 | 0 to 5V ／ 16 bits resolution | |
| 動作温度 | 10℃～ 50℃ | |
| コネクター | STコネクター | |
| コア径 | 100／125μm | |
| チャンネル数 | 1チャンネル | |
| 接続 | USB | |
| 接続（オプション） | RS-232 ／ RS-485 | |
| 自己診断機能 | あり | |
FPI-HEROモジュール 寸法図（mm）
FPI-HS/HE 仕様／寸法
FPI-HS/HE 主な仕様
| 項目 | 温度センサーFOT-HERO 使用時 | |
| センサー | 計測レンジ | 0～120℃ |
|---|---|---|
| 電流感度 | 5mA | |
| 分解能 | 1mA | |
| 応答時間 | 1ms以下 | |
| モジュール | 電流感度 | 5mA |
| 分解能 | 1mA | |
| 応答時間 | 1ms以下 | |
| サンプリング周波数 | 最大15kHz | |
| 消費電力 | 5W | |
| アナログ出力 | 0 to 5V ／ 16 bits resolution | |
| 動作温度 | 10℃～ 50℃ | |
| コネクター | STコネクター | |
| コア径 | 100／125μm | |
| チャンネル数 | 1チャンネル | |
| 接続 | USB | |
| 接続（オプション） | RS-232 ／ RS-485 | |
| 自己診断機能 | あり | |
FPI-HS/HEモジュール 寸法図（mm）
シャーシ寸法図（mm）

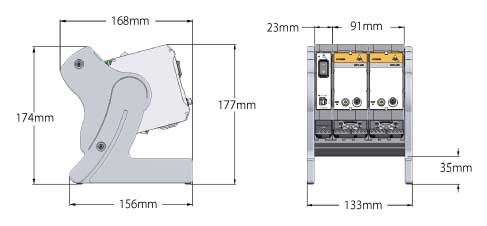

＜EVO-SD-2 Model＞

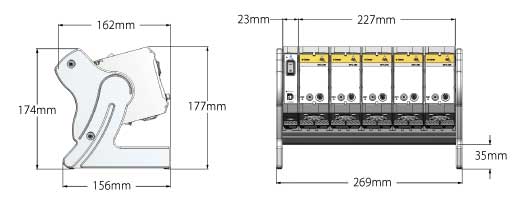

＜EVO-SD-5 Model＞

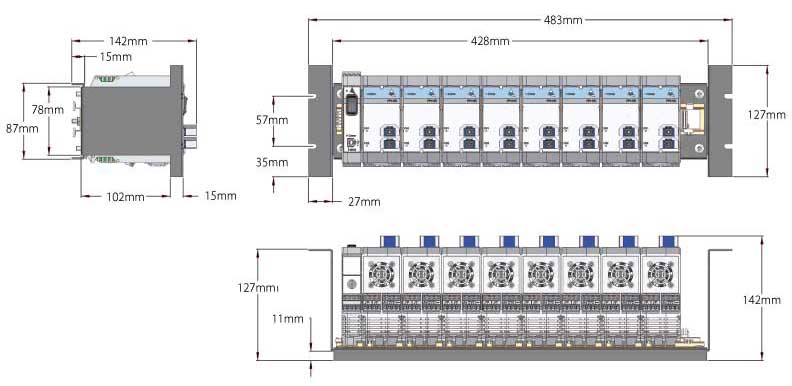

＜EVO-RM-8 Model＞
