ピエゾシェーカー励起システムは、振動測定および非破壊検査用に設計され、ピエゾシェーカー、ピエゾアンプ、およびファンクションジェネレーターで構成されています。

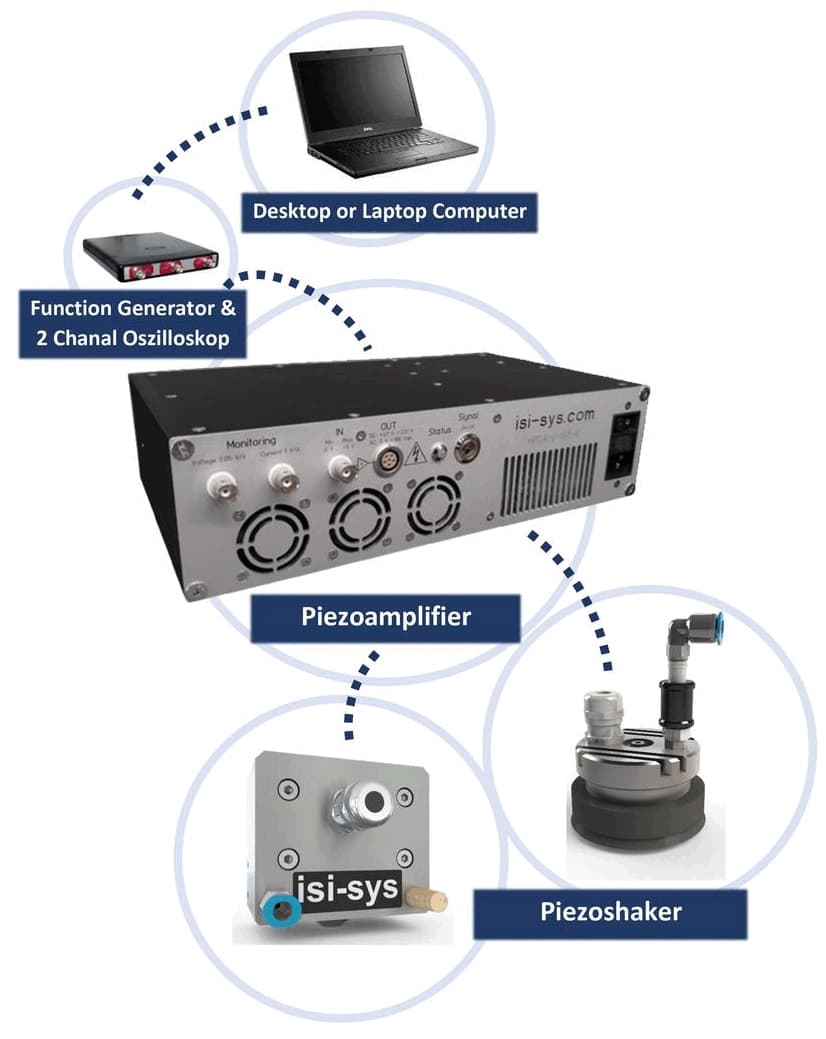

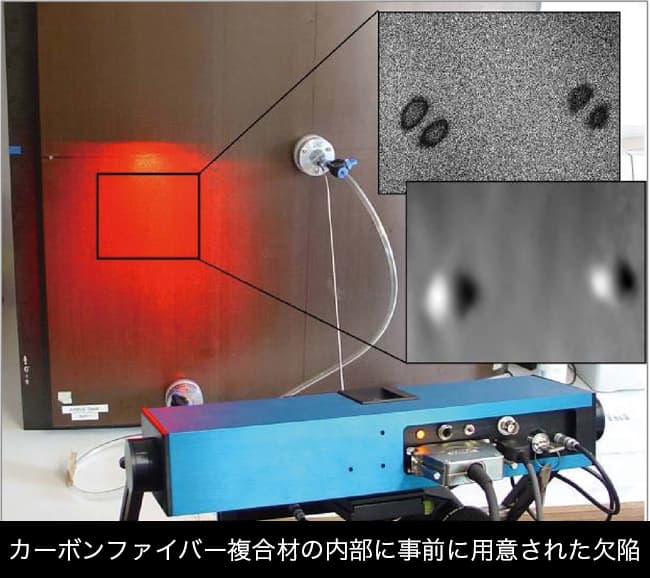

オプションで、ピエゾシェーカーから試験対象に伝達される波を、isi-sysのシアログラフィーシステムで監視することが可能です。シアログラフィーシステムを用いることで、物体の固有振動などの全視野振動を観察できます。また、ピエゾシェーカーシステムは、材料加工や製造技術分野で音波や超音波励起にも使用されます。ピエゾシェーカーシステムのセットアップは、左図に示されています。
オプションで、ピエゾシェーカーから試験対象に伝達される波を、isi-sysのシアログラフィーシステムで監視することが可能です。シアログラフィーシステムを用いることで、物体の固有振動などの全視野振動を観察できます。また、ピエゾシェーカーシステムは、材料加工や製造技術分野で音波や超音波励起にも使用されます。ピエゾシェーカーシステムのセットアップは、左図に示されています。
ビデオの説明

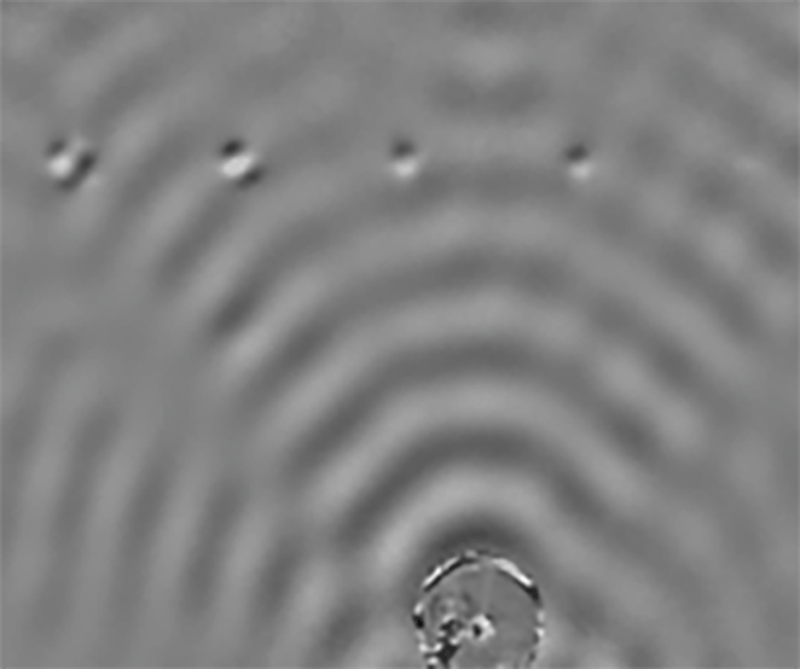

このビデオでは、試験片の下部に取り付けられたピエゾシェーカーによって生成されたラム波が、物体表面を伝播し、上部の5つの局所的な欠陥を励起する様子が示されています。局所欠陥は、各自の機械的特性（剛性）に応じて異なる振動をします。励起周波数が局所欠陥の共振周波数に近いとき、ピエゾシェーカーの必要電力は非常に小さくなります。この原理は、サンドイッチ構造の層間剥離などを特定する非破壊検査に利用され、通常は真空アダプタ付きのPS Xシリーズのピエゾシェーカーが使用されます。
PS-W-02連続運転対応モデル
PS-W-02シリーズは、圧縮空気による強制対流冷却システムにより、連続運転に最適です。ピエゾシェーカーは、接触ピンを測定対象物の表面に押し付けるために、エアシリンダーに取り付けることができます。この方法により、接触圧力をユーザーが制御できます。接触ピンは交換可能で、顧客の要件に合わせてカスタマイズできます。PS-W-02シリーズでは、動的励起が可能で、静止モードでも移動モードでも使用でき、連続製造プロセスでの材料励起を実現します。このピエゾシェーカーシリーズには、内部温度センサーが搭載されています。
■用途例：溶接プロセスでの動的励起
■用途例：溶接プロセスでの動的励起
PS-X-04高ダイナミック対応モデル
PS-X-04シリーズは、真空で試験物表面に取り付けるための軽量でコンパクトな設計です。スライドバルブを使用して、ピエゾシェーカーを材料表面に簡単に取り付けたり取り外したりできます。軸方向に移動可能な吸盤アダプタ（シーリング）を備えており、最大6mmの段差がある凹凸面にも容易に設置可能です。PS-X-04は最大100 kHzまでの周波数範囲で動的振動励起に対応しています。
PS-X-03シリーズ（吸引カップアダプター付き）
PS-X-03シリーズは、シェアログラフィと組み合わせた非破壊検査に適しており、吸引カップで対象物の表面に固定します。真空レベルで押圧力を調整可能です。異なる周波数範囲と力に対応するアクチュエータータイプを備え、異なるカウンターウェイト質量に対応しています。
■用途例：
●大型ヨット船体への動的荷重
●風力タービンブレードや樹脂ブリッジへの動的荷重
●宇宙船での動的励起
●ヨットマストや舵ブレードでの動的荷
■用途例：
●大型ヨット船体への動的荷重
●風力タービンブレードや樹脂ブリッジへの動的荷重
●宇宙船での動的励起
●ヨットマストや舵ブレードでの動的荷
PS-AC-Xシリーズ（アクティブ冷却搭載）
PS-AC-Xシリーズは、シェアログラフィーおよびサーモグラフィーシステムと組み合わせた非破壊検査用に設計されており、コンパクトで堅牢、かつ迅速なセットアップと取り扱いが簡単です。PS-X-03タイプに基づいて設計されていますが、PS-AC-Xは圧縮空気を用いてアクティブ冷却と吸盤の真空生成を行います。アクティブ冷却により、PS-X-03よりも高出力での連続運転が可能になり、高出力時の寿命も向上します。
■用途例：
高速でのFRP（繊維強化プラスチック）衝撃損傷の検出を目的としたモバイル
非破壊検査（NDT）システム
■用途例：
高速でのFRP（繊維強化プラスチック）衝撃損傷の検出を目的としたモバイル
非破壊検査（NDT）システム
PS-L-02シリーズ（強制冷却および取り付けテーブル付き）
PS-L-02シリーズは、小型の物体（電子機器など）を高周波で振動させるために設計されており、交換可能なアダプタテーブルが付属し、オブジェクトの取り付け用のネジ（M4）でカスタマイズが可能です。
PS-M-LCシリーズ（スクリューマウントとロードセルアダプター付き）
PS-M-LCシリーズは、物体表面にネジ止めや接着が可能で、ロードセルと組み合わせて使用できます。異なる力と周波数範囲に対応したアクチュエータータイプを備え、カウンターウェイト質量に応じたハウジング直径のバリエーションがあります。
Piezoアンプ
HPDA-0-180：高動作性能のピエゾアクチュエータ用

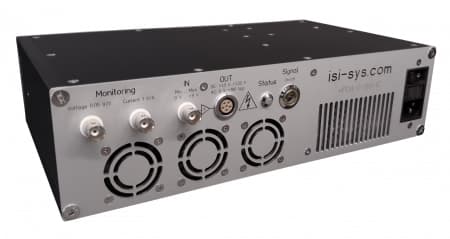

HPDA-0-180-1C ピエゾアンプは、isi-sys製ピエゾシェーカーを駆動するために特別に設計されており、高出力、軽量かつコンパクトな設計により、移動性や柔軟な操作性が大きく向上しています。特にモバイルNDT（非破壊試験）用途に適しており、広帯域幅により最大100kHzまでの周波数での高ダイナミック励起をサポートします。様々なisi-sys製ピエゾシェーカーモジュールと組み合わせて、大きな力と加速度が生成可能です。また、出力電力はモニタリングシステムで確認できます。HPDA-0-180は、温度センサー付きでピエゾシェーカーシリーズの過温度保護機能も備えています。複数チャネルに対応する異なるバージョンも用意されています。

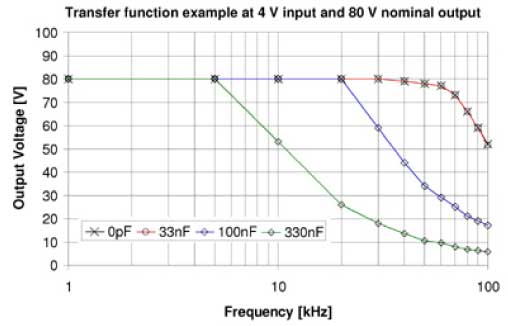

ピエゾシェーカーシステムの励起力、力、加速度は周波数およびその振幅に依存し、アンプの出力によっても変化します。この出力は、伝達関数により特徴付けられます。isi-sysからアンプの伝達関数をリクエストすることが可能です。ピエゾシェーカーの適用周波数範囲は、その電気容量に応じて制限されます。励起電力の調整は、通常、ファンクションジェネレーターが生成する振幅と周波数で行われ、電圧と電流のモニタ出力を通じて監視できます。
HPDA-0-180-1C ピエゾアンプは、isi-sys製ピエゾシェーカーを駆動するために特別に設計されており、高出力、軽量かつコンパクトな設計により、移動性や柔軟な操作性が大きく向上しています。特にモバイルNDT（非破壊試験）用途に適しており、広帯域幅により最大100kHzまでの周波数での高ダイナミック励起をサポートします。様々なisi-sys製ピエゾシェーカーモジュールと組み合わせて、大きな力と加速度が生成可能です。また、出力電力はモニタリングシステムで確認できます。HPDA-0-180は、温度センサー付きでピエゾシェーカーシリーズの過温度保護機能も備えています。複数チャネルに対応する異なるバージョンも用意されています。
ピエゾシェーカーシステムの励起力、力、加速度は周波数およびその振幅に依存し、アンプの出力によっても変化します。この出力は、伝達関数により特徴付けられます。isi-sysからアンプの伝達関数をリクエストすることが可能です。ピエゾシェーカーの適用周波数範囲は、その電気容量に応じて制限されます。励起電力の調整は、通常、ファンクションジェネレーターが生成する振幅と周波数で行われ、電圧と電流のモニタ出力を通じて監視できます。
ファンクションジェネレーター / DAQユニット
isi-Studioソフトウェアは、非破壊検査に必要な機能を備え、周波数の自動スイープをサポートしています。標準のファンクションジェネレーター/DAQユニットにより、アンプの電流と電圧出力の測定も可能です。
真空装置

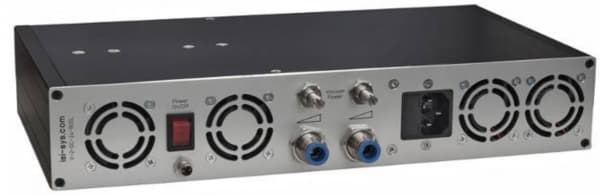

Piezoshakerは、真空を利用して物体の表面に取り付け可能です。圧縮空気がない場合、isi-sysでは小型の真空ポンプユニットも提供しています。
