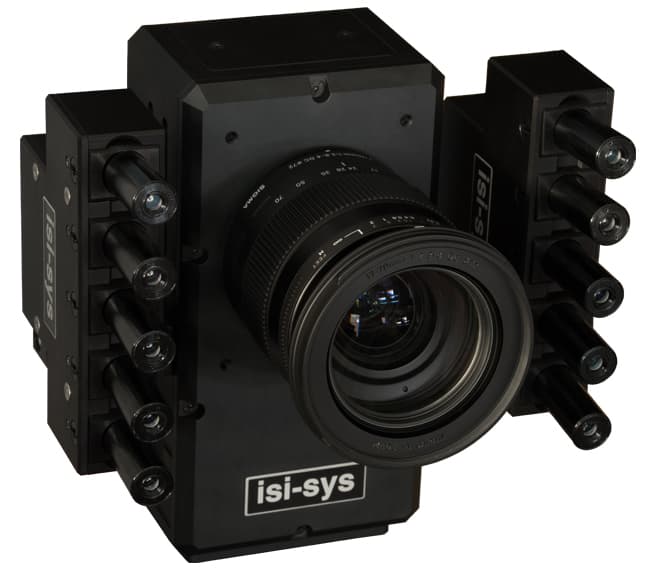

シェアログラフィーシステム　SHEAROGRAPHY

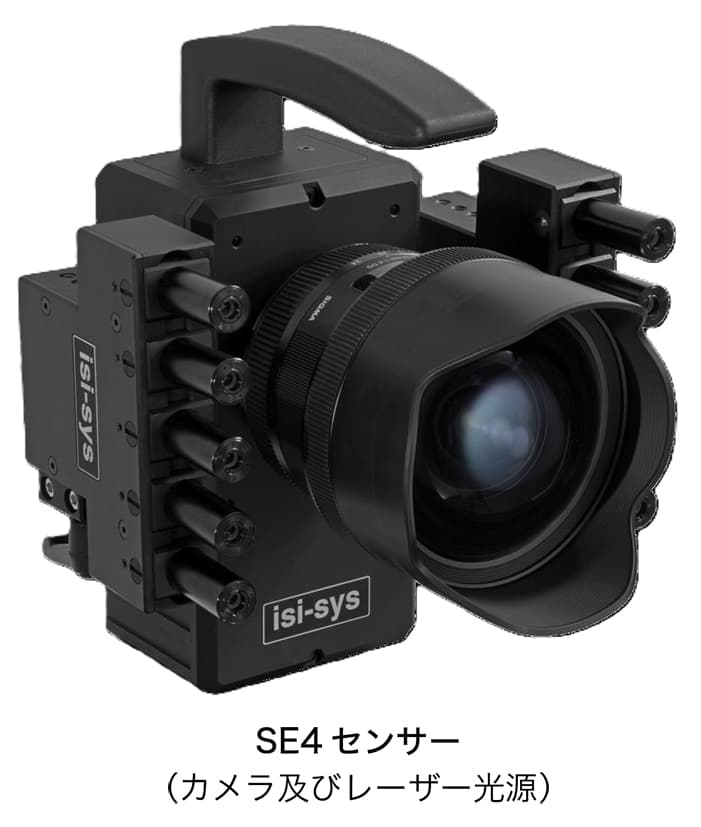

シェアログラフィーシステムは、高い機動性を誇り、シンプルな操作で全視野の検査を迅速に実施できます。構造物のモニタリングを非破壊かつ自動で行うことが可能です。標準的な計測エリアはA4サイズで、センサー部は真空フードに取り付けることもできます。動的加振技術により、欠陥の剛性やパラメーターの同一性を確認でき、定量的な判断が可能となりました。動的加振機器はラックユニットに含まれています。
シェアログラフィーは、非破壊検査（NDT）の分野で一般的な計測技術として普及しつつあります。この技術を活用することで、欠陥は外部の負荷や刺激により引き起こされる不均一な変形の勾配から特定できます。ISI社の高感度シェアログラフィーは、小型で非破壊のローディングシステムを使用できるため、柔軟な運用が可能です。例えば、チューブやタンクには内部から圧力が加えられ、その他の部品には真空チャンバーや真空フードで真空引きしたり、IRライト、熱風などを用いて表面を暖める必要があります。
動的加振はシェアログラフィーの独自技術で、欠陥は不均一な変形の勾配として可視化できます。変形の空間分布に基づいて、欠陥と構造の違いをシェアログラフィーにより識別することができます。

特長と機能

●迅速で簡単な全視野検査: ボタン操作のみで、短時間で検査を完了。
●A4サイズの標準計測エリア: 多様な検査対象に対応可能。
●動的加振による定量的評価: 欠陥の剛性やパラメーターの同一性を確認し、信頼性の高い定量的な分析が可能。

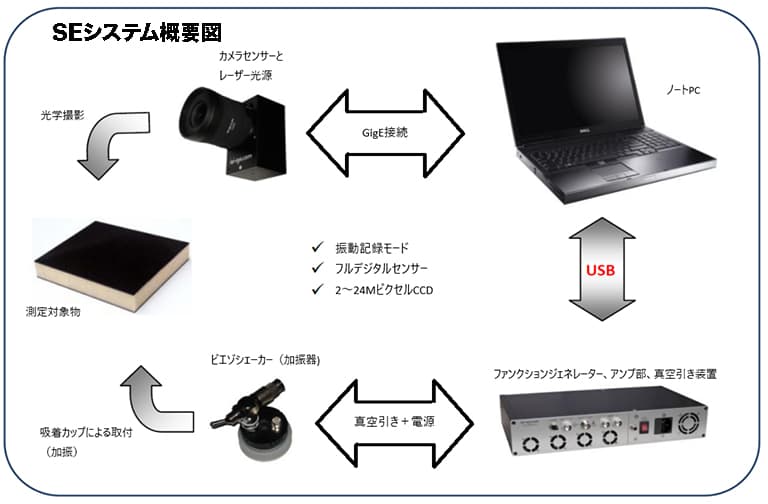

●オールインワン設計: 動的加振用の機器はラックユニット内に収められており、設置や操作も容易です。

シェアログラフィー技術の優位性

シェアログラフィーは、非破壊検査分野で急速に普及している先進的な計測技術です。外部から負荷や刺激を与えることで、欠陥部分に現れる不均一な変形の勾配を高精度に検出します。
ISI社の高感度シェアログラフィーは、コンパクトで非破壊なローディングシステムを実現しました。
例えば、

●チューブやタンク: 内部からの圧力により負荷を加えて検査。

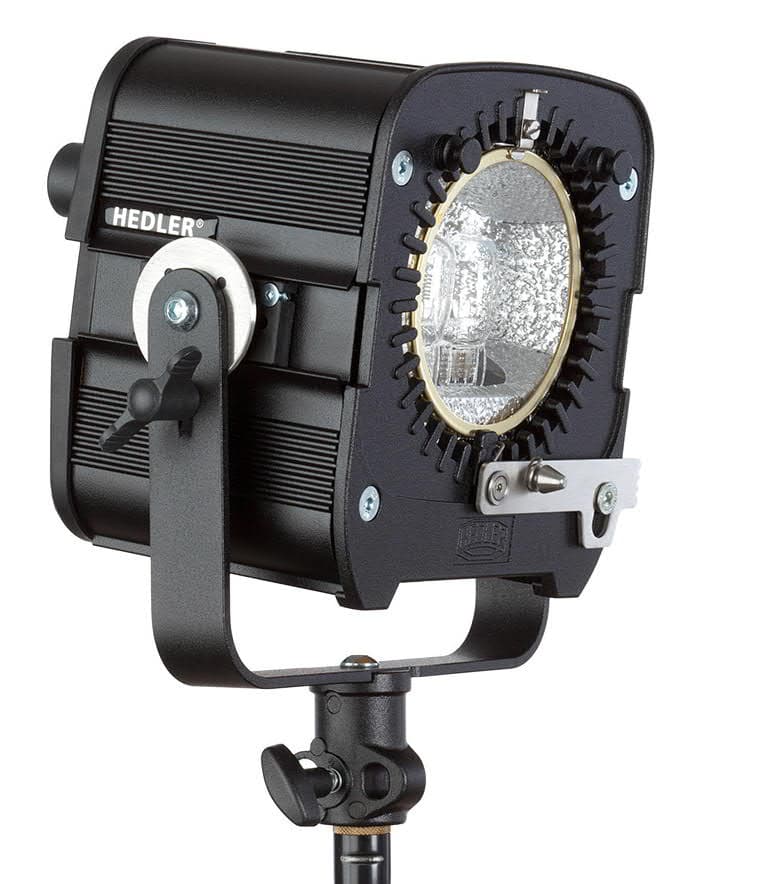

●その他の部品: 真空チャンバーや真空フード、ハロゲンライトや熱風による表面加熱での検査に対応。

独自の動的加振技術

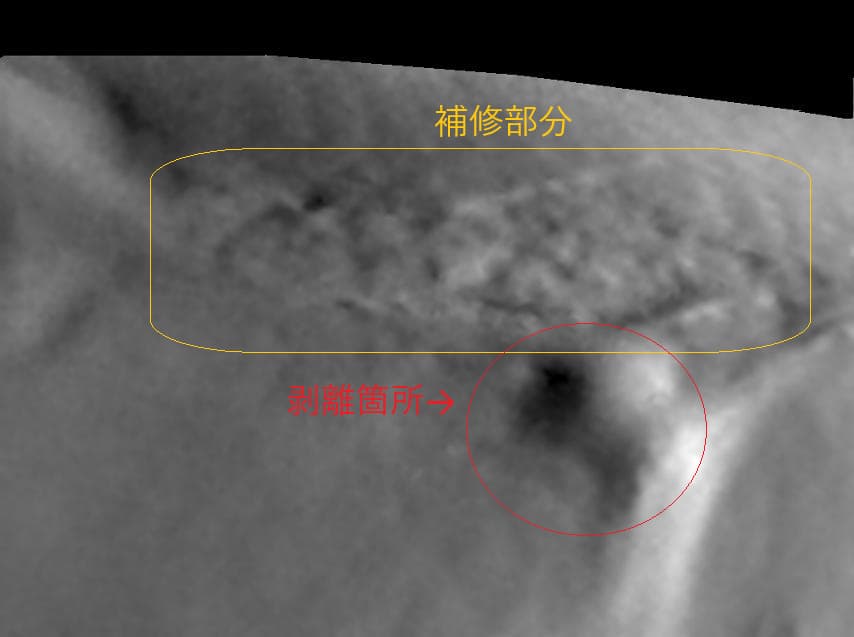

動的加振技術により、欠陥部分の不均一な変形勾配を明確に視覚化します。この変形の空間分布を分析することで、欠陥か構造上の要素かを正確に識別可能です。
シェアログラフィーシステムは、効率的で高精度な非破壊検査を求める現場に最適なソリューションです。ぜひ、貴社の品質管理や構造物の安全性確保にご活用ください。
