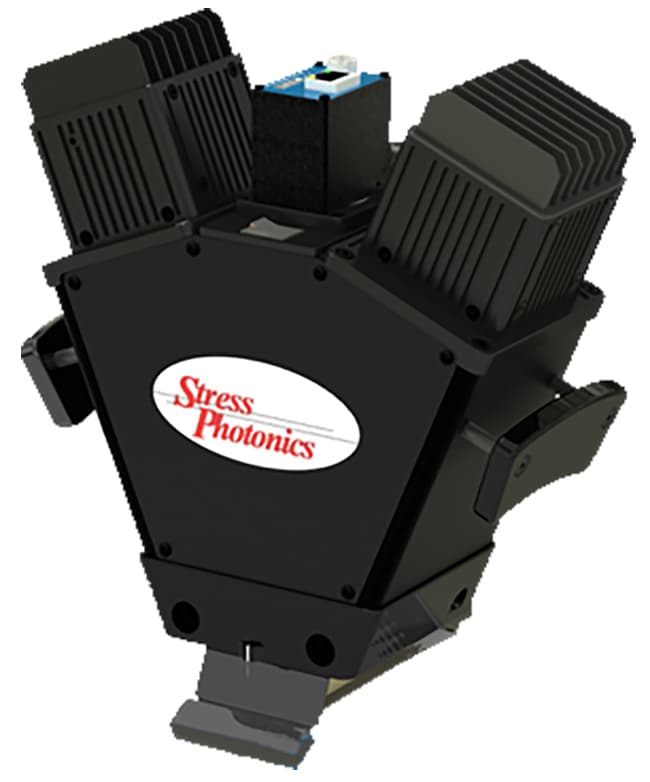

EdgeMaster2は、透明や着色ガラス、または黒い塗装が施されたガラスのエッジ応力を測定するための光弾性応力解析システムです。ガラス製品の品質を定量化するために必要な重要な計測を提供します。製造工程の性能を特徴付けるための主要なパラメーターは、製造工程の能力と再現性を確保することで、早期に問題を解決する助けとなります。
EdgeMaster2の用途には、製造プロセスのセットアップ、製造プロセスの管理、フロントガラスの品質評価、受け入れ検査、および設置済みガラスの評価が含まれます。フロントガラス、サイドライト、リアライトに対応しています。
EdgeMaster2の計測結果には、最大引張応力とその位置、最大圧縮応力、応力ゼロ位置、およびエッジから50mmまでの応力パターン全体のプロファイルが含まれます。これらの測定値は画面に表示され、測定ドキュメントとともにファイルに保存されます。
EdgeMaster2の用途には、製造プロセスのセットアップ、製造プロセスの管理、フロントガラスの品質評価、受け入れ検査、および設置済みガラスの評価が含まれます。フロントガラス、サイドライト、リアライトに対応しています。
EdgeMaster2の計測結果には、最大引張応力とその位置、最大圧縮応力、応力ゼロ位置、およびエッジから50mmまでの応力パターン全体のプロファイルが含まれます。これらの測定値は画面に表示され、測定ドキュメントとともにファイルに保存されます。
EdgeMaster2の特長
- ●シンプルなターンキーシステム
- ●黒塗装バンドでの動作
- ●着色シェードバンドでの動作
- ●持ち運び可能
- ●データ取得データベース内蔵
- ●キャリブレーション機能の統合
- ●リアルタイム画像でデータ取得をガイド
- ●即時の品質レポート
EdgeMaster2の測定応力の対象
- ●ラミネートガラス
- ●黒塗装ガラス
- ●平面および曲面ガラス
- ●透明ガラス
- ●着色ガラス
- ●強化ガラス
- ●コーティングガラス
フル機能搭載のソフトウェア EdgeMaster
EdgeMasterソフトウェアは簡単に習得できます。ガラスサンプルを素早くセットアップし、すぐに測定を開始できます。データは最速4回/秒で更新され、カメラの各フレームがリアルタイムの測定値です。この即時フィードバックにより、オペレーターは迅速かつ簡単に測定技術を習得できます。
グラフィカルユーザーインターフェース

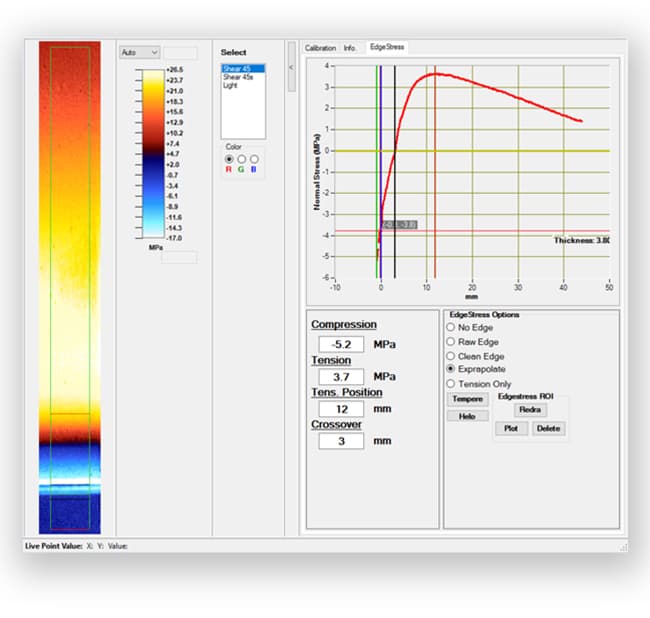

データファイルに記録された測定値のテーブルが中央に表示され、過去の測定値や応力プロファイルがグラフィカルな形で瞬時に確認できます。
EdgeMasterデータキャプチャ

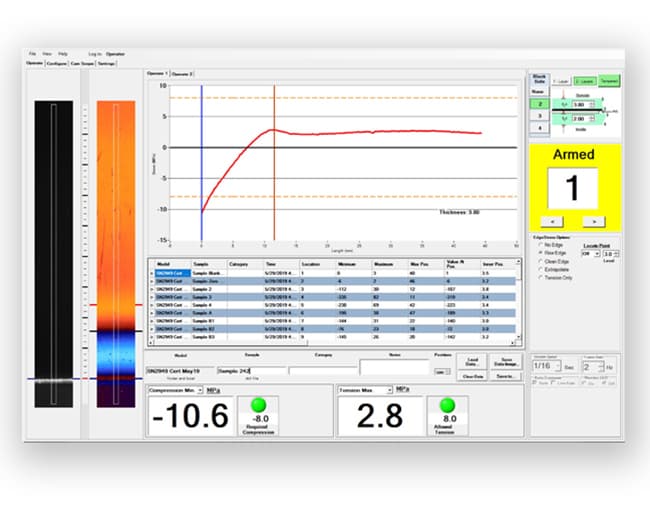

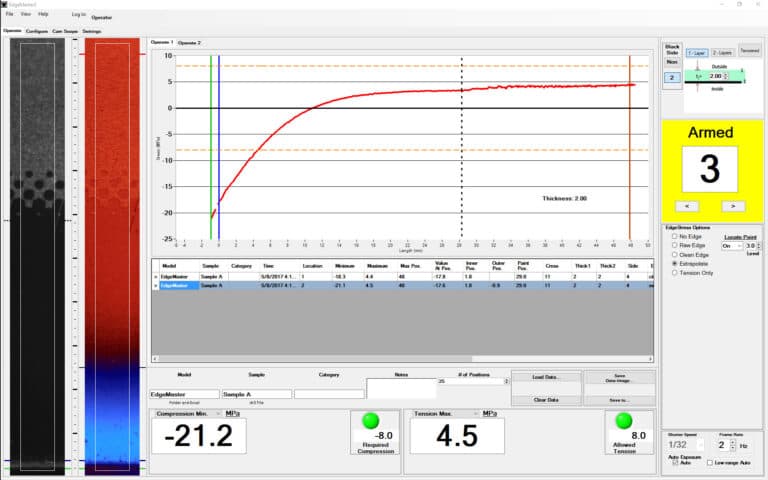

EdgeMaster 2を使えば、エッジ応力のチェックはとても簡単です。リアルタイムの値とプロットが即座に提供され、データは保存され、MS Excelや同様のアプリケーションでのさらなる分析やプレゼンテーションに準備されます。各ボタン操作で測定が表示・記録され、最大引張応力、最大応力の位置、エッジでの圧縮応力、ゼロ応力ポイント位置などが含まれます。
EdgeMaster 2の位置決め方法

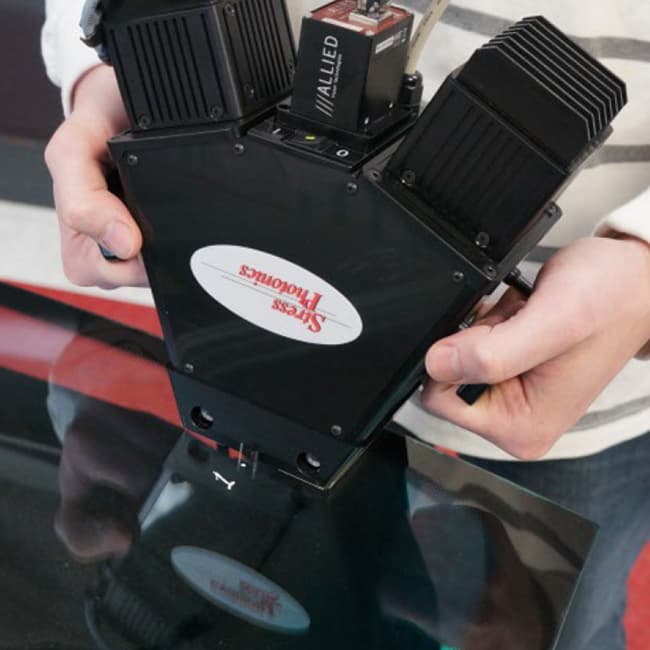

ステップ1
位置決め
最初のステップは位置決めです。EdgeMaster 2をガラスのエッジに置くだけで、機器の位置が確定します。
ステップ2

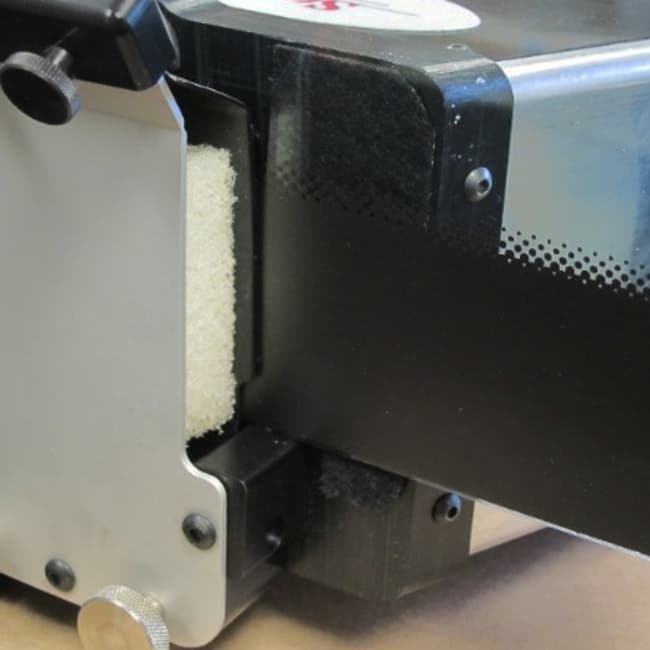

ストップガイドの使用
「ストップガイド」を使用して、EdgeMaster 2の位置を安定させ、一貫したデータ収集を実現します。
ステップ3
データの取得
データキャプチャボタンを押すと、関連する重要な値と共にデータがテーブルおよびデータファイルに記録されます。
ステップ4
プレゼンテーションとレポート作成

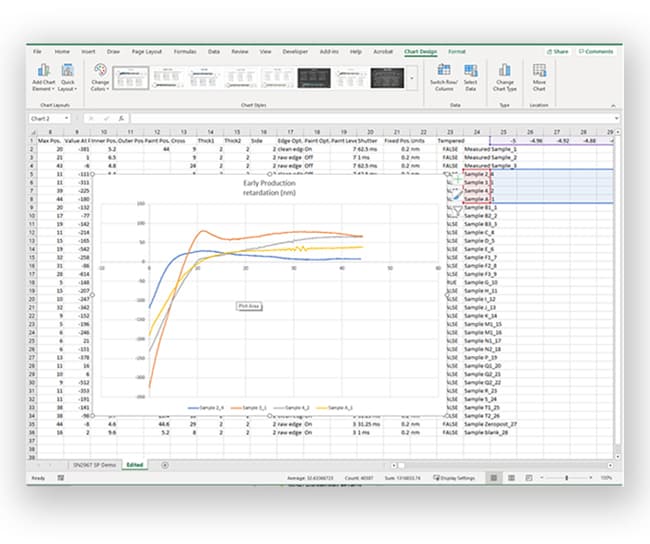

測定が完了したら、Microsoft Excelで素早くデータのプレゼンテーションとレポート作成が行えます。
ステップ5
データの分析
詳細な分析には、DeltaVision Softwareが最適です。ソフトウェアはライセンスフリーで、迅速にインストールでき、詳細なデータの閲覧とレポート作成が可能です。
EdgeMaster 2のビデオデモ
EdgeMaster 2 エッジ応力測定システムのデモビデオをご覧下さい。
ビデオの主なポイント
- ●ラミネートガラス
- ●黒塗装ガラス
- ●平面および曲面ガラス
- ●透明ガラス
- ●着色ガラス
- ●強化ガラス
- ●コーティングガラス
EdgeMaster 2の現場操作
EdgeMaster 2を使えば、設置済みのガラスでも応力測定が可能です。
ビデオの主なポイント
- ●ガイド調整機能で機器を安定させる： 簡単に調整して安定化
- ●フロントガラスの操作が簡単： 取り付け後すぐに使用可能
- ●着色シェードバンドを使える： 色付きシェードでの操作に対応
- ●モールディング周辺の操作もラクラク： モールディング周りの作業が快適
- ●強化サイドライトの操作： 強力なサイドライトで明るさ抜群
- ●リアサイドライトの操作： 後部のサイドライトで作業効率アップ
- ●狭い隙間でも操作しやすい： 狭い場所でも楽に操作
- ●クロームやラバーモールディング周辺の使用： クロームやラバーのモールディングでもOK
- ●操作が速くて簡単： スピーディーで手軽に操作可能
主な仕様
| 2mmガラス | 4mmガラス | |
| 応力範囲 | ±90MPa | ±45MPa |
| 解像度（低ストレス） | ±0.4MPa（応力≦10MPa） | ±0.2MPa（応力≦5MPa） |
| 解像度（高ストレス） | 10% | 10% |
| 内部標準物質の精度 | ±4nm | ±4nm |
| 空間分解能 | 0.1mmより良い | 0.1mmより良い |
| 測定更新レート | 2Hz | 2Hz |
| 最小厚さ | 0.5mm | |
| 最大厚さ | 6mm | |
| ガラスの種類 | 単層、ラミネート、強化 | |
| 色合い | >透過率30 | |
| コーティング | ブラックプリント、ティントバンド | |
| エッジ・フィニッシュ | グラインドまで測定し、エッジまで外挿 | |
