GFP2600 STRIPは、LiteSentry社の「Osprey 9 Complete」における中心的な役割を果たしており、その性能を象徴する製品です。このOsprey 9 CompleteはStress Photonics Inc.との共同開発によって生まれ、あらゆるメーカーの強化ガラス製造ラインに設置可能な画期的なシステムです。
GFP2600 STRIPは、業界最先端のOsprey歪み＋平坦度検査システムとの統合を実現しました。これにより、2つの最先端検査システムを1つのユニットに収めたOsprey 9 Completeは、ガラス製造における最も困難な問題を可視化・数値化し、100%の検査精度を提供します。
GFP2600 STRIPは、業界最先端のOsprey歪み＋平坦度検査システムとの統合を実現しました。これにより、2つの最先端検査システムを1つのユニットに収めたOsprey 9 Completeは、ガラス製造における最も困難な問題を可視化・数値化し、100%の検査精度を提供します。
高機能ソフトウェア DeltaVision

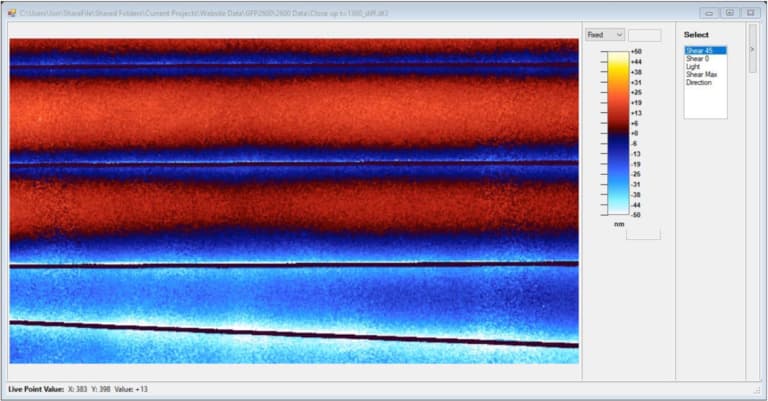

GFP2600 STRIP光弾性応力解析（PSA）システムは、直感的で使いやすいDeltaVisionソフトウェアで管理されます。このソフトウェアは、フォトエラスティックデータの取得、表示、解析、およびアーカイブに対応した多機能ツールです。
DeltaVisionの機能
DeltaVisionには以下のような機能が含まれます。
- ●ライブ画像モニタリング
- ●画像取得とコントロール
- ●ラインプロットなどのデータ解析
- ●基準画像との差分処理
- ●データの平滑化
- ●応力画像への変換
GFP2600 STRIPの用途
GFP2600はSTRIPイルミネーターと組み合わせることで、大型ガラスサンプルの全体的な応力画像を取得できます。窓や大型のガラス部品全体の応力データを簡単かつ正確に収集し、製造上の問題を解決したり、残留応力データベースを作成したりできます。
建築用ガラス

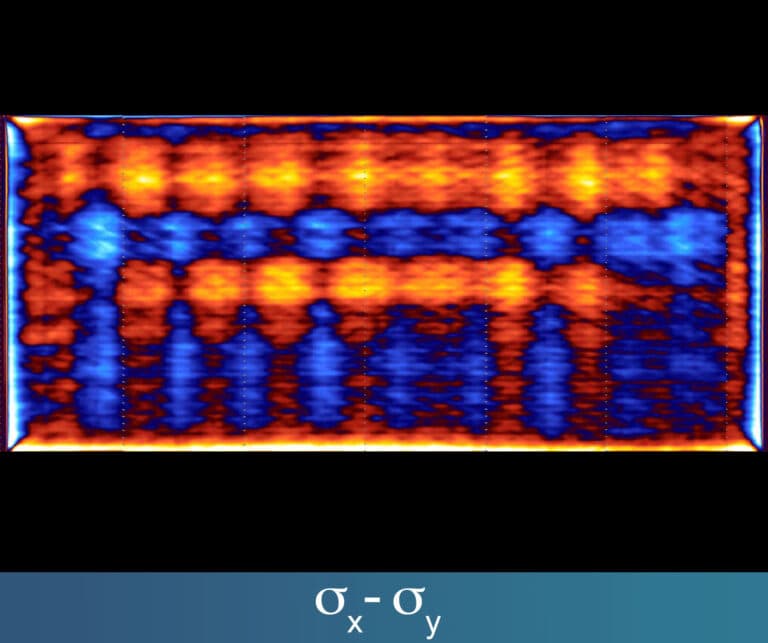

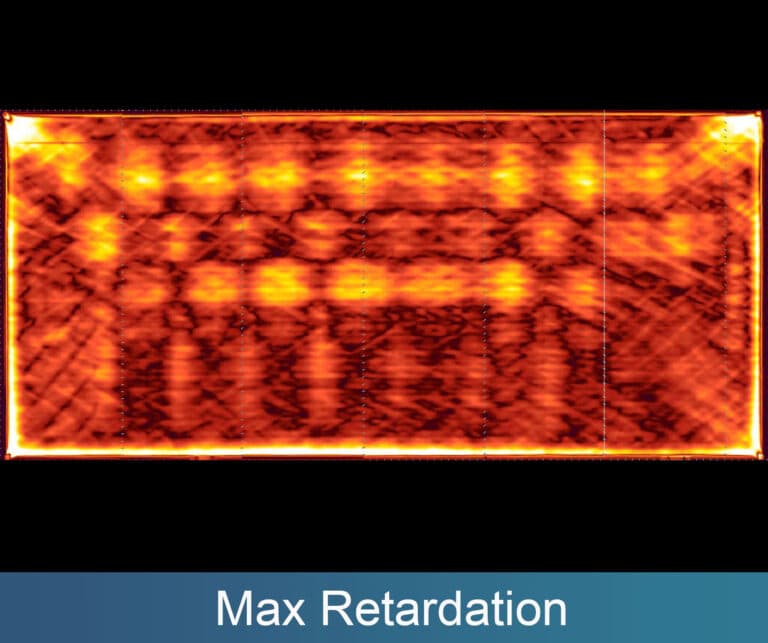

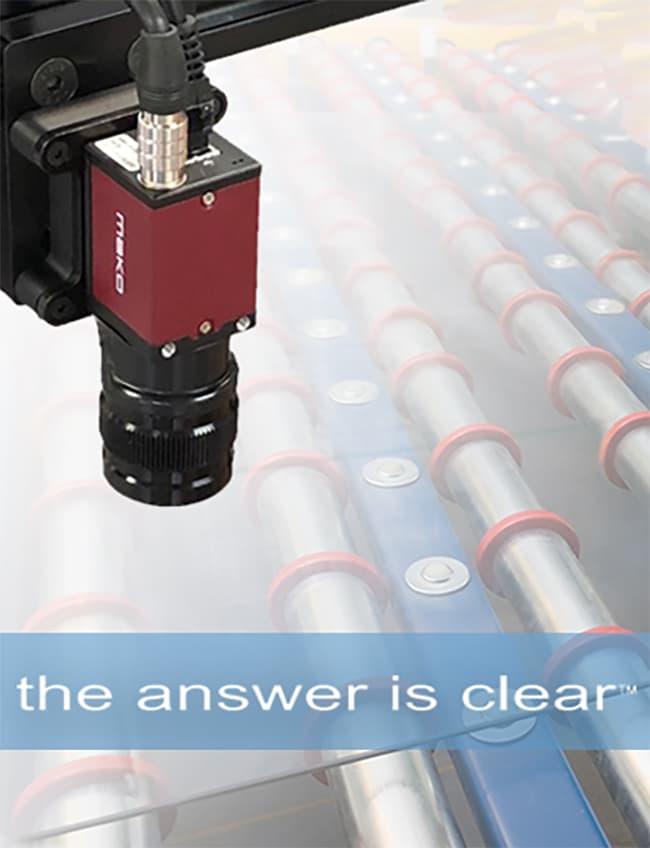

GFP2600 STRIPカメラで撮影されたデータは「スティッチング」（合成処理）され、大型の画像としてまとめられます。カメラは通常、コンベアの上に配置されます。
異方性（Anisotropy）

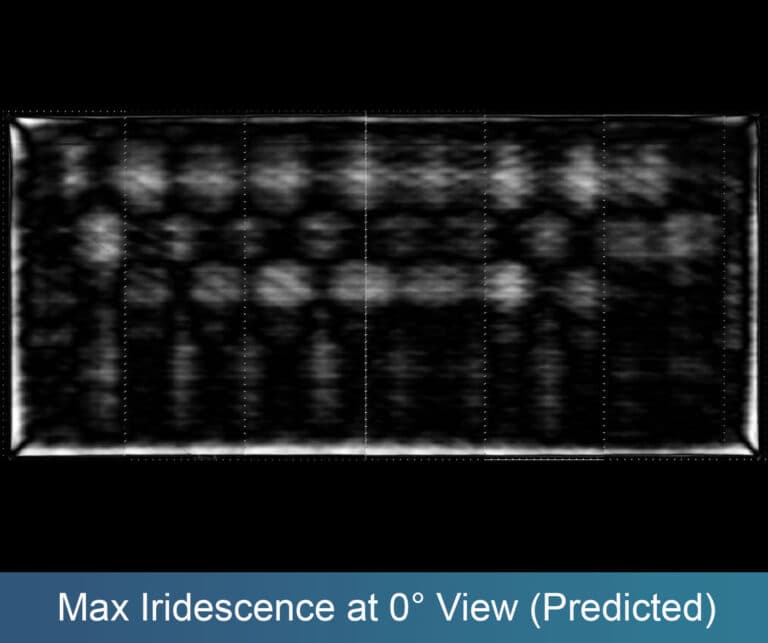

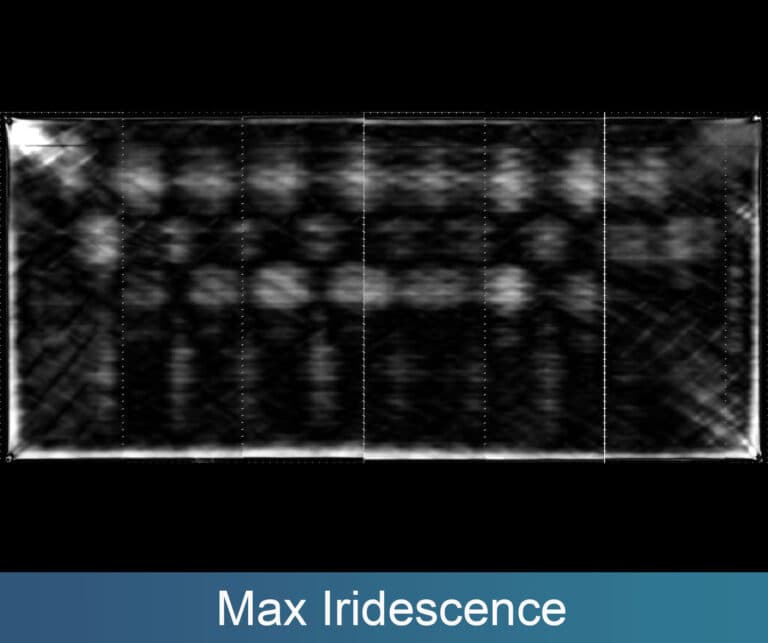

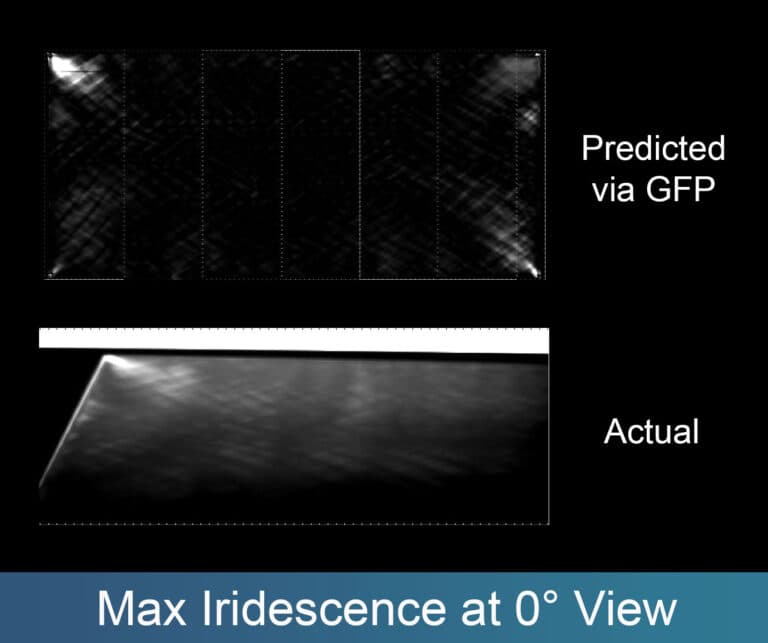

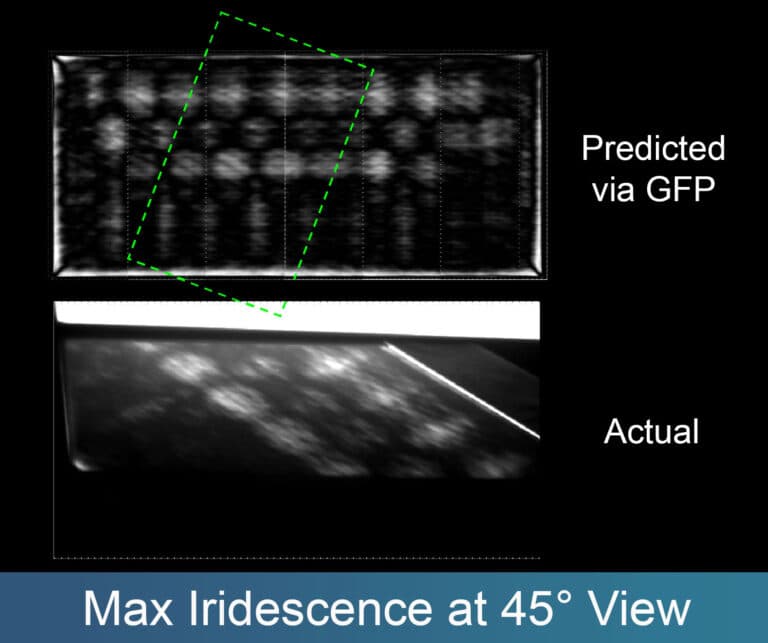

異方性は、反射する虹色のような模様として観察される現象であり、建築家や開発業者、ビル所有者の間で関心が高まっています。これは強化ガラスの製造過程で発生する自然な結果で、不均衡な残留強化応力が偏光光を選択的に反射することで起こります。
特に青空や水面の偏光光を反射した場合、ガラスの応力が高い部分では光が反射しキラキラとした模様が現れ、応力が低い部分では暗いパターンが現れます。
特に青空や水面の偏光光を反射した場合、ガラスの応力が高い部分では光が反射しキラキラとした模様が現れ、応力が低い部分では暗いパターンが現れます。
LiteSentryとのパートナーシップ
LiteSentry社のOsprey 9 Completeは、Stress Photonics Inc.との協力により開発されました。このシステムは、どのメーカーの強化ガラス製造ラインにも設置可能で、強化ガラス製造におけるパラダイムシフトをもたらします。
Osprey 9 Completeは、Stress PhotonicsのGFP2600リアルタイム光弾性応力解析（PSA）システムとSTRIPイルミネーターを活用しています。このGFP2600システムは、ガラス製造における最も難しい課題を可視化・数値化し、100%の検査精度を提供します。
Osprey 9 Completeは、Stress PhotonicsのGFP2600リアルタイム光弾性応力解析（PSA）システムとSTRIPイルミネーターを活用しています。このGFP2600システムは、ガラス製造における最も難しい課題を可視化・数値化し、100%の検査精度を提供します。
主な仕様
| 寸法 | 76mm（W）× 105mm（H）× 60mm（D） |
|---|---|
| レンジ | 1000nm |
| 再現性 | 2% |
| 精度 | 0–10nm ± 0.5nm、10–100nm ± 5nm、100nm ± 5% |
| フレームレート | 10 f/s |
| Resolution | Pixel Resolution: 2750 × 1080 |
| レンズ | すべてのCマウントレンズ |
| インターフェース | GigE |
