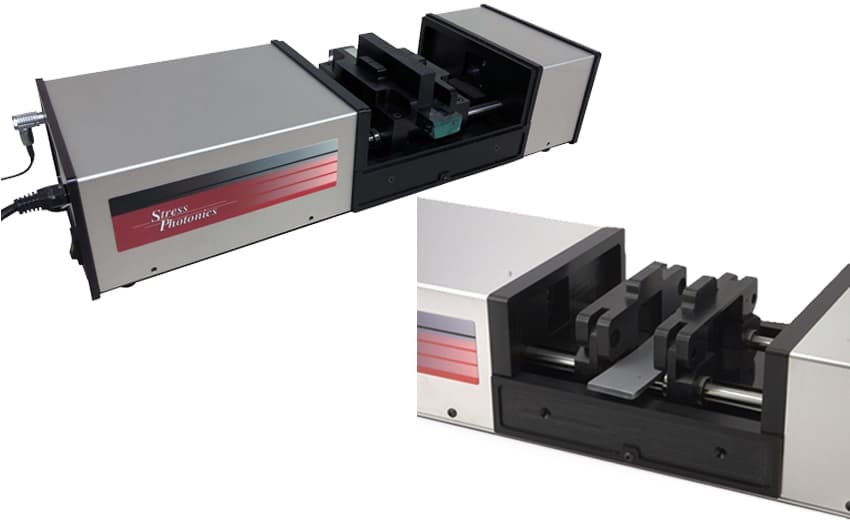

LamMaster2は、フロートガラスのアニール品質を評価し、切断性の問題を解決するためのシステムです。このシステムでは、ガラスの厚みに沿った応力プロファイル（放物線状）を定量的に表示します。これにより、ガラスの表面（上面と下面）の圧縮応力や中央部の引張応力を確認できます。
LamMaster2は、使いやすいソフトウェアを搭載しており、さまざまな色調や厚さのフロートガラスに対応した迅速かつ簡単なデータ収集が可能です。データの収集、解析、エクスポート、整理までを一貫して行える、完全なオールインワンソリューションです。これにより、製造プロセスを改善するために必要な応力データをすべて取得できます。
LamMaster2は、使いやすいソフトウェアを搭載しており、さまざまな色調や厚さのフロートガラスに対応した迅速かつ簡単なデータ収集が可能です。データの収集、解析、エクスポート、整理までを一貫して行える、完全なオールインワンソリューションです。これにより、製造プロセスを改善するために必要な応力データをすべて取得できます。
LamMaster2の特長
- ●簡単操作のオールインワンシステム
- ●サンプルの簡単なセットアップ
- ●最小限のサンプル準備
- ●統合データベース
- ●キャリブレーション基準
- ●厚み方向の応力プロファイルを報告
・表面圧縮応力
・中央引張応力（最大値）
・応力ゼロ点の位置
LamMaster2の測定について

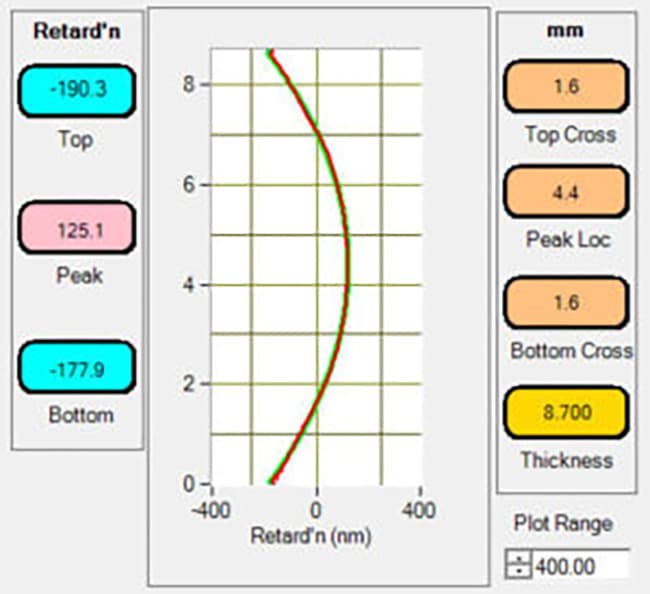

LamMaster2は、サンプルの表面（上面、中央、下面）の応力を数値と曲線で表示します。また、ゼロ応力点（上部クロス・下部クロス）の位置を示します。適切な測定のためには、サンプルの深さを正確に入力することが重要です。設定を変更すると、応力プロットと数値が自動的に更新されます。

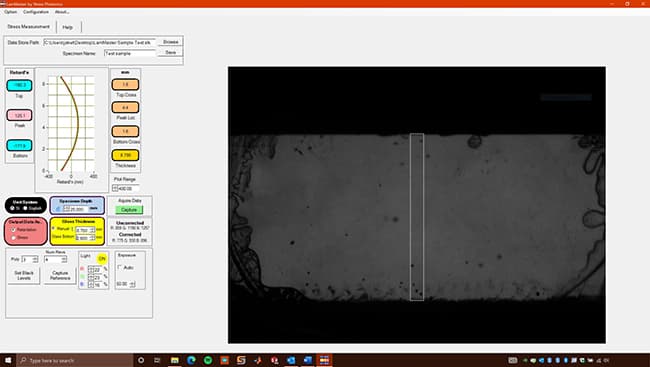

充実した機能を備えたソフトウェア LamMaster
LamMaster2 光弾性応力解析（PSA）システムは、使いやすいLamMasterソフトウェアによって管理されます。このソフトウェアは、データの収集、表示、解析、保存を行う多用途なツールです。
LamMasterソフトウェアの主な機能
LamMasterには以下のような機能が含まれます。
- ●ワンクリックでデータ収集
- ●厚みに沿った応力プロファイル情報の表示
- ●色付きガラスの自動カラーバランス調整
- ●データプロットやサンプル情報を.txt形式でエクスポート可能
- ●データプロットをスプレッドシートで表示・保存
LamMaster2の標準的な使用手順
LamMaster2では、データ収集が非常に簡単です。ガラスサンプルをスペーサーに置き、付属の屈折率調整ゲルをサンプルの端に少量塗布し、自動調整バイスを閉じるだけです。このゲルは不完全さの影響を最小限に抑え、自動調整バイスはサンプルを最適な位置に整列させます。以下に操作手順と主な応用例を示します。

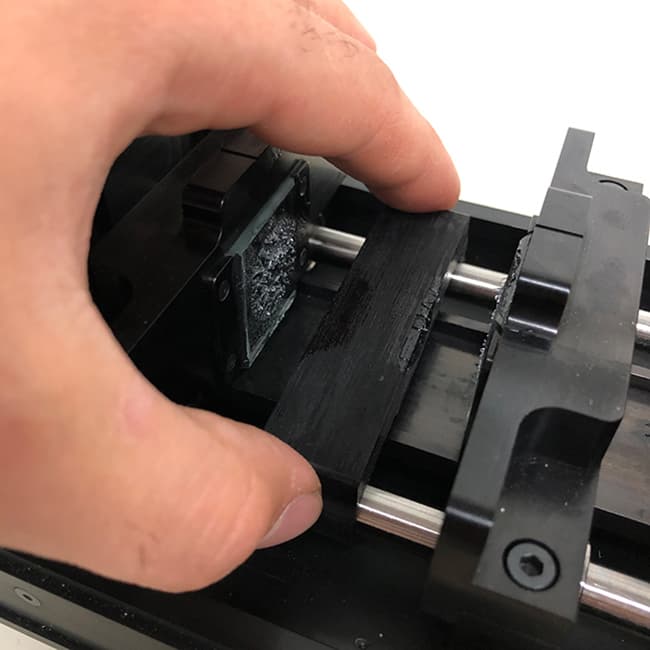

手順1
サンプルスペーサー
サンプルの厚さに応じたスペーサーを選択します。

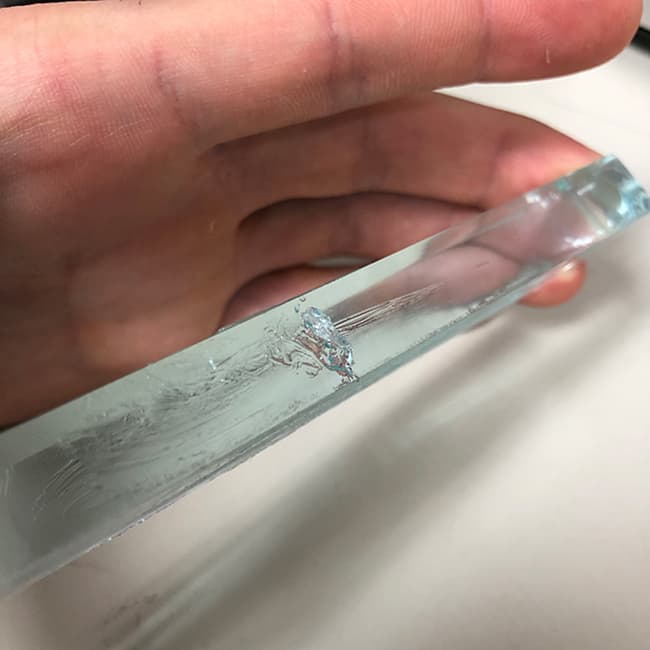

手順2
光学ゲル
光学ゲルは、LamMaster2のウィンドウとガラスサンプルを通して遮るもののない視界を提供します。

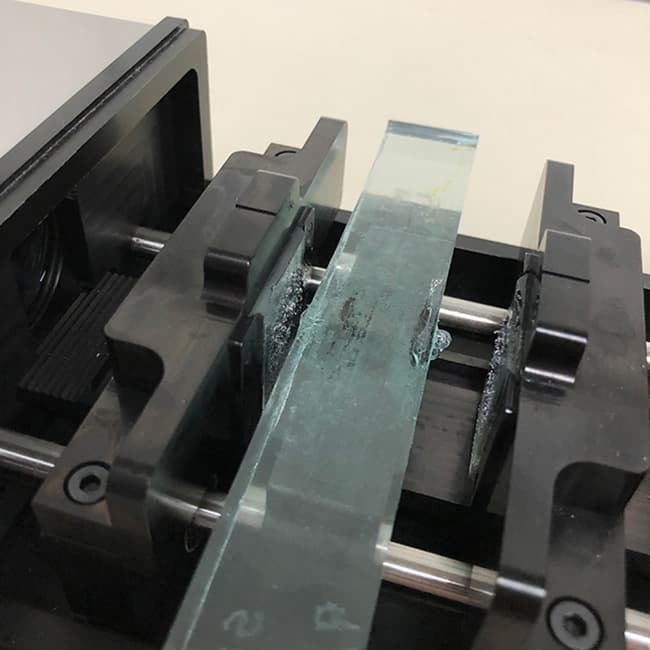

手順3
サンプル設置
ガラスサンプルをスペーサーの上に置きます。スペーサーの高さがカメラセンサーとサンプルを正確に位置合わせします。

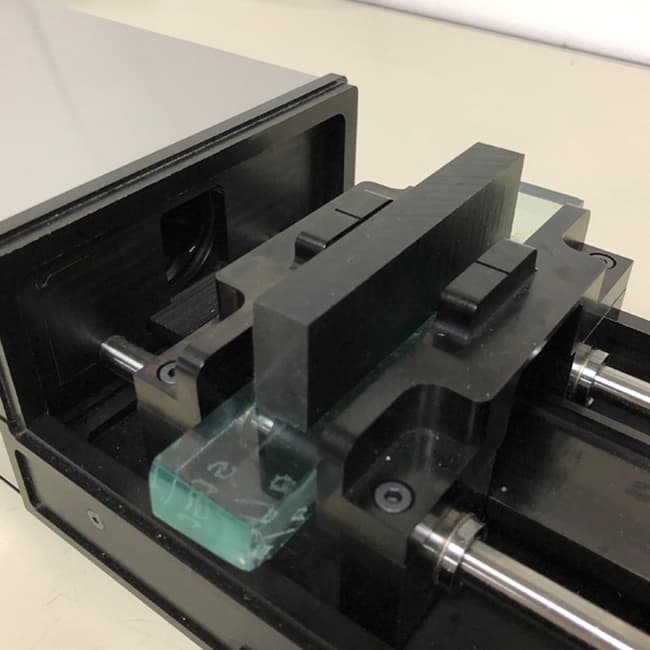

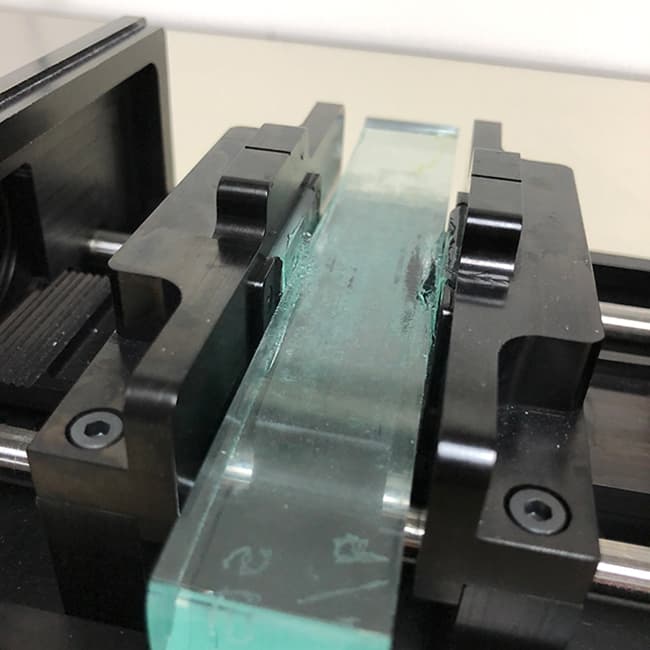

手順4
自動調整バイス
LamMaster2のバイスは、サンプルをカメラセンサーから理想的な距離に配置するよう設計されています。
手順5
データ収集
サンプルの上に光遮断カバーを置くだけで、データ収集の準備が完了します。
LamMaster2の応用例

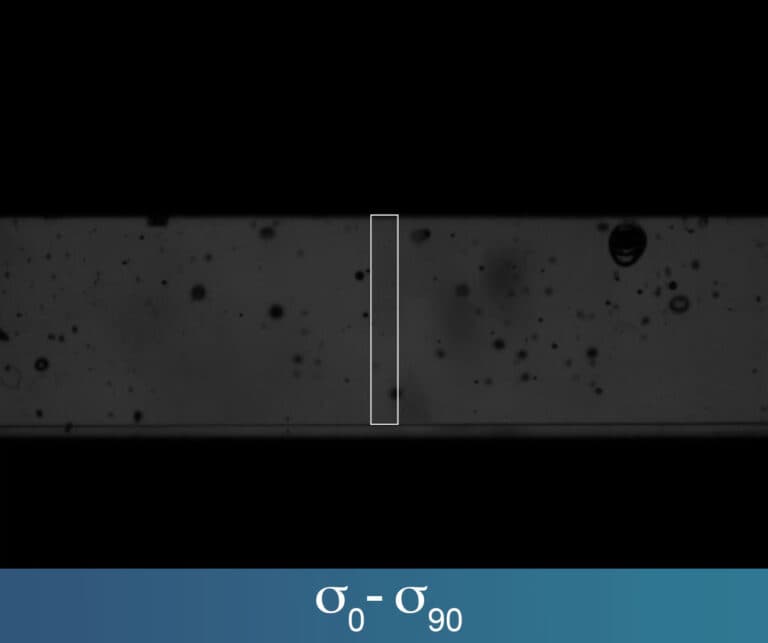

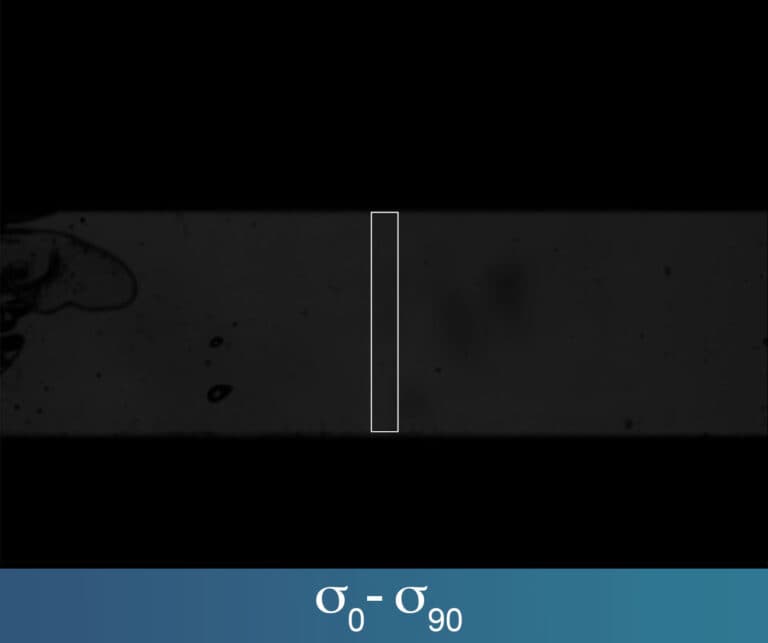

応用例1
色付きガラスのラミナー応力
LamMaster2は、色付きガラスに対応しています。例えば、6mmのグレーティンテッドガラスでは、厚み方向の透過率は30%です。
応用例2

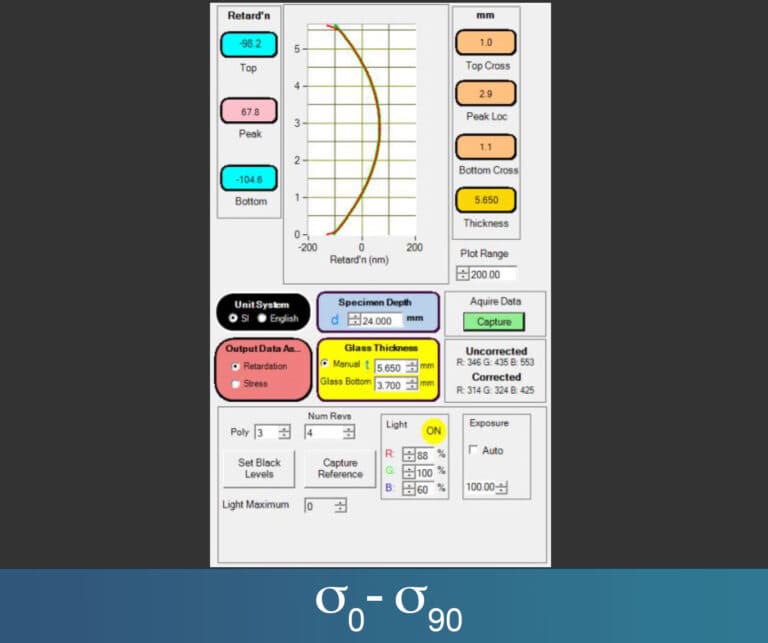

セラミック塗装ガラスの応力解析
ビルの機械設備を隠すために片面全体がセラミック塗装されたスパンドレルガラスにおける応力を評価します。塗装とガラスの化学的相互作用やアニールの問題を特定可能。（底面にコーティングあり）

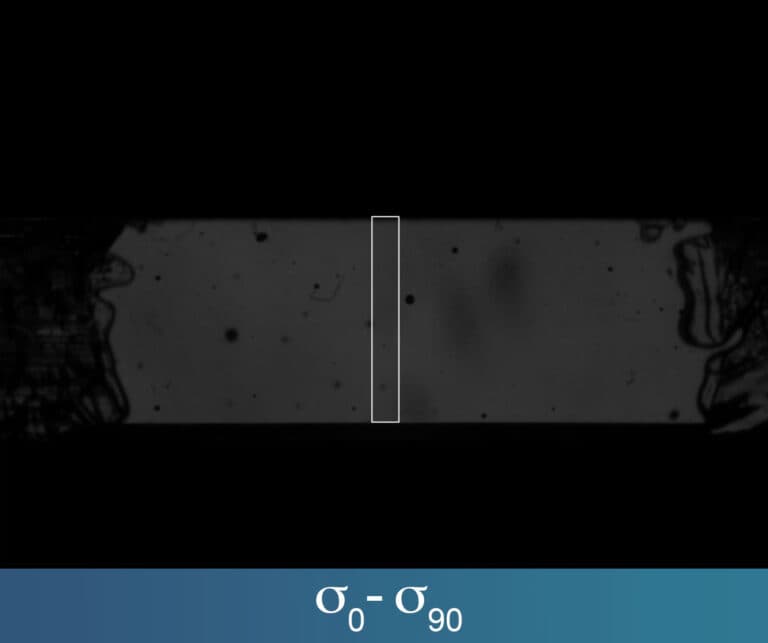

応用例3
セラミック塗装ガラスの応力解析
ビルの機械設備を隠すために片面全体がセラミック塗装されたスパンドレルガラスにおける応力を評価します。
フリット/ガラスの相互作用が最小限の場合、LamMaster2は、このサンプルではフリットとガラスの化学的相互作用またはアニーリングの問題がほとんどないことを示しています。
応用例4

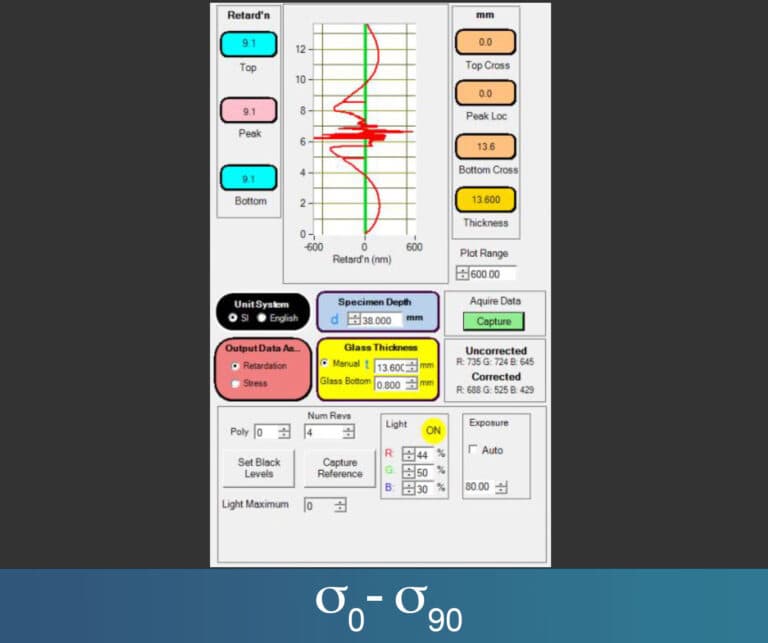

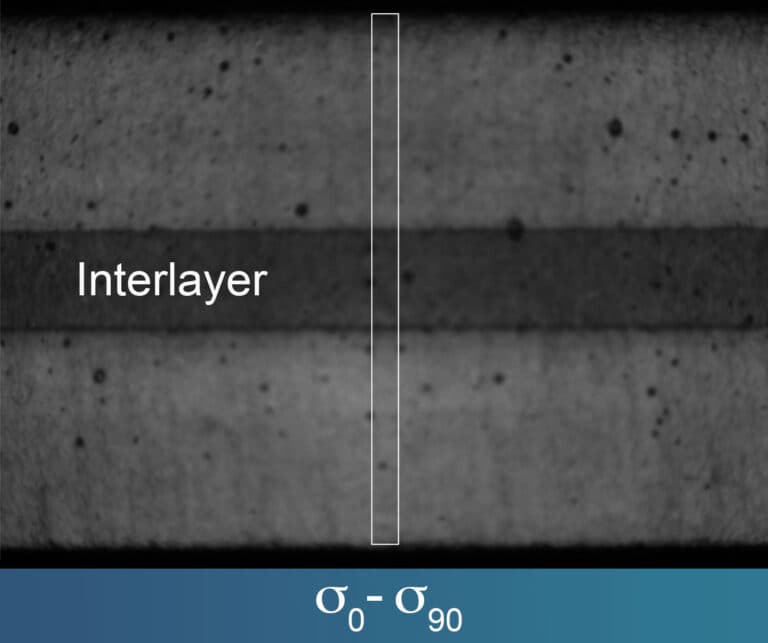

合わせガラスの層間応力
＜サンプルの特徴＞
2層構造の合わせガラスの応力プロファイル。サンプルの厚さは約14mm、試験片は幅38mmに切り取られています。
＜中間層のデータの特性＞ LamMaster 2 は、この画像で示されるように、中間層のデータが意味を持たないと判断しています。
＜中間層のデータの特性＞ LamMaster 2 は、この画像で示されるように、中間層のデータが意味を持たないと判断しています。
主な仕様
| 最大長 | 適切なサポートがあれば無制限 |
|---|---|
| 最大幅 | 100mm |
| 最小厚さ | 2mm |
| 最大厚さ | 15mm |
| ガラスの色合い | クリア、ソーラー、プライバシー |
| エッジ仕上げ | Pixel Resolution: 2750 × 1080 |
キャリブレーション
| 最大長 | 適切なサポートがあれば無制限 |
|---|
計器
| 寸法 | 140mm（W）× 95mm（H）× 410mm（D） |
|---|---|
| 重量 | 3.5kg |
| 電源 | 100-240VAC, 3A 50-60Hz |
