生体力学
アプリケーション例
生体力学の研究者はねずみの前脛骨筋を調べていました。局所変化と全体の動きの量を正確に早く測ることが望まれていました。
課題
実験は生きた組織を含んでいるので、ひずみゲージを接着させる事は難しく、組織の動きに影響を与えてしまいます。可能な限り多くの位置のデータを短時間で、収集する事は重要なポイントでした。
マーカー追跡は使用されましたが、全体の平均しかとれませんでした。この種の情報を処理することは研究者にとって大変時間がかかり煩雑な作業でした。
ねずみの前脛骨筋
ねずみの前脛骨筋
解決策
CSI社のVIC-3Dシステムは、筋肉全体表面の収縮データを短時間で測定しました。システムの速さとシンプルさで、多くの測定を正確な時間間隔で取り込みました。
サンプルへの影響も無く、大きなひずみのあるエリアが、どこにあるかを推測する必要もありません。
縦表面ひずみ
縦表面ひずみ
計測結果は、高い空間分解能で、筋肉組織の「集合体」が筋収縮の重要な変化を引き起こした多数の領域を特定することを可能にしました。これらの領域は、従来の方法では特定されませんでした。
全ての計算が、自動的にできるようになり、これは多くの時間を節約し、データ処理で人為的なミスを回避しました。
面外変形
面外変形
<動画/詳細画像リンク>
(動画はWindows Media Playerで再生します)
2Dに関する動画 3Dに関する動画
重ね画きされたひずみの詳細な拡大図 3次元変形の詳細
皮膚、筋肉などの生体組織の変形とひずみの計測

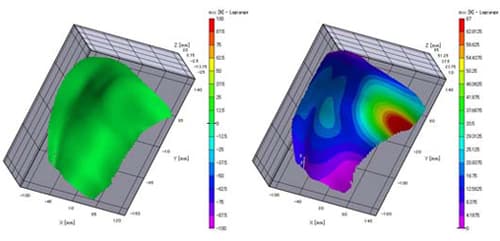

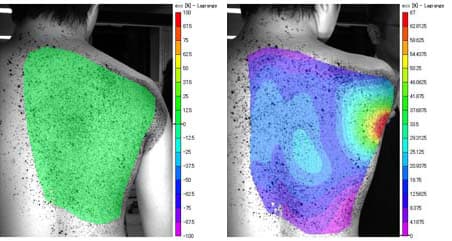

肩周辺のひずみ分布
肩周辺のひずみ分布
肩周辺のひずみ分布
3D表示
3D表示
3D表示
手首の脈動の計測

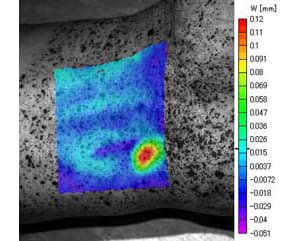

実画像

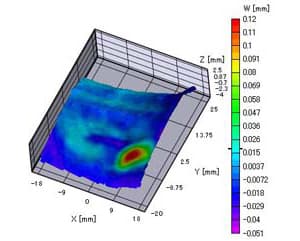

3D表示 Z方向の変形
実画像
3D表示 Z方向の変形
2D表示 Z方向の変形

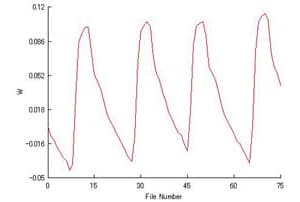

矢印の場所の時系列データ
2D表示 Z方向の変形
矢印の場所の時系列データ
<動画/詳細画像リンク>
(動画はWindows Media Playerで再生します)
この技術に関する詳しい情報は「技術の概略」ページへ
手首の脈動の計測の3Dに関する動画
手首の脈動の計測の2Dに関する動画

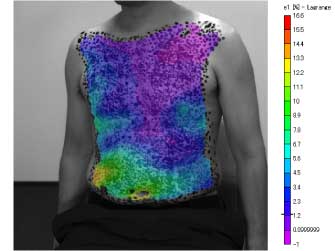

ひねりによる胴体のひずみ分布
<動画/詳細画像リンク>
(動画はWindows Media Playerで再生します)
ひねりによる胴体のひずみ分布の3Dに関する動画
ひねりによる胴体のひずみ分布
