スペースシャトルの推進力システムに使われているフローライナーが、どのような振動で亀裂が、発生するか調査中でした。
フローライナーはさまざまな周波数の振動に晒されている可能性があり、どの周波数の振動が、最も大きいひずみを起こすか不明でした。 |
|
 |
|
|
検査サンプルは複雑で、部品全体のレスポンスを予測することは不可能でした。この部品は軽量なため、測定器を取り付けることは、動きを変えてしまい不可能でした。
測定する範囲は、広くはありませんが、ひずみのピークの位置を予測することが困難な形をしていました。また、ひずみのピークがひずみゲージで測定できるような大きな範囲であるかどうか不明でした。
このテストは飛行状態から予想される高い振動数の要求により、さらに複雑になりました。測定は６ｋHzまで行われました。
|
|
|
|
|
テストエリアの拡大図
|
|
|
 |
|
|
CSI社はとハイスピードカメラを必要とせずに、VIC-3Dシステムと振動同期モジュールで定常振動サンプルを正確に測定することが出来ました。非接触計測のため、サンプルの動きに影響を与えません。
特定される最大のひずみの本来の位置を特定することを含めて、ひずみは計測範囲のすべてにわたって得られますので、ピークの値を知ることが出来ます。
VIC-3Dの高い空間分解能によって、ひずみのピークがとても小さなエリアに集中している場合でも正確な計測をすることができます。
|
|
|
|
|

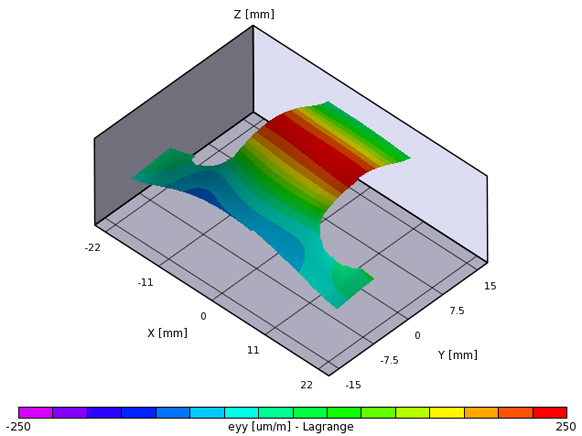

振動によって生じたY軸上のひずみ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
